Многоуровневый 3D план дома из пеноблоков с мансардой и гаражом

Проект предназначен для возведения одноэтажного дома с мансардой и гаражом из пенобетонных блоков. Преимуществами этой разработки стоит считать компактность планировочных решений, наличие хозяйственно-бытовых помещений и общую эстетичность проекта.

Скачать Проект многоуровневого дома из пенобетона

Проект предназначен для строительства коттеджа, пригодного для круглогодичного проживания одной семьи. Общая площадь дома составляет 170 квадратных метров. Для строительства коттеджа используется ленточный фундамент, надземная часть которого облицована декоративным камнем. Фасады оштукатурены. Крыша сложной формы имеет широкие выступы, которые защищают стены от осадочной влаги, а фундамент от подтопления. Проектом предусмотрен монтаж водостока.

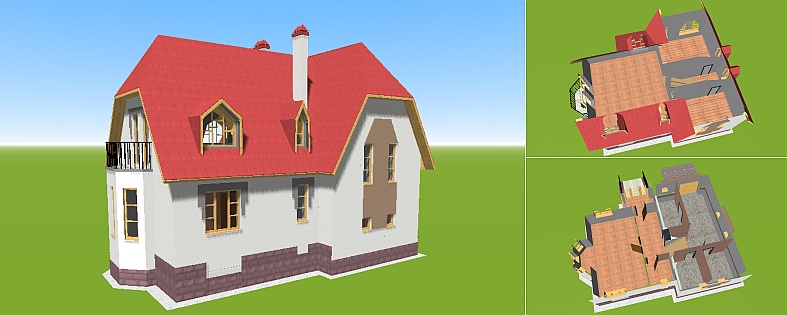

Многоуровневое расположение комнат в полутораэтажном доме

На первый взгляд это обычный проект одноэтажного дома с мансардой и гаражом под одной крышей. Но воспользуйтесь режимом клипинга с помощью синей кнопки на ползунке справа. Вы увидите, что в доме десять на тринадцать фактически 4 уровня. Жилые комнаты рационально расположены как на этажных, так и на междуэтажных уровнях.

1. На первом уровне располагается гараж;
2. На втором уровне – жилая часть первого этажа;
3. На третьем – 2 спальни (на уровне межлестничной площадке);
4. На четвертом уровне – 2 спальни и санузел.

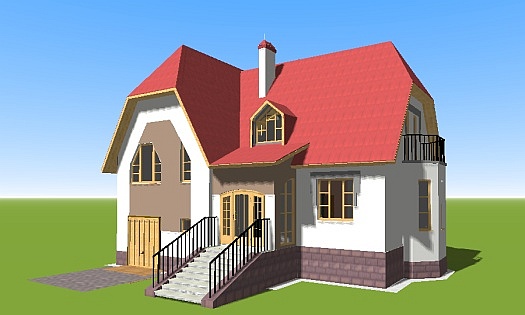

Входная группа оформлена в виде высокого крыльца с бетонной лестницей, навесом и металлическими перилами. Сам дом поставлен на высоком фундаменте. На первом этаже спроектирован эркерный выступ. Планируется установка окон разной формы.

За входной дверью располагается просторный тамбур. Из следующего за ним холла можно пройти в кухню, санузел или на лестницу. На первом этаже располагается всего одна жилая комната. Кухня-столовая имеет площадь 32,15 квадратных метров. Эркер делает ее пространство более объемным.

На втором этаже размещены 4 спальни, площадью от 14,41 до 22,04 квадратов. Входы в 2 из них расположены на средней площадке двухмаршевой лестницы. Спальни, расположенные на последнем уровне имеют выход на балкон, оборудованный над эркером.

Проектировка бытовых помещений и коммуникационных сетей

Слева от крыльца есть въезд в гараж для одной машины. Через него можно пройти в дом, мастерскую и бытовое помещение. Фактически, половина первого этажа отведена под хзяйственно-бытовые цели. Кроме мастерской здесь располагается просторная котельная (в которой может быть установлено оборудование для отопления всего дома), несколько кладовых и бытовка.

Проектом предусмотрено подведение электричества, централизованных сетей водопровода и канализации. В случае невозможности осуществления таких подводок, могут использоваться индивидуальные средства энергообеспечения. Водозабор может производиться из артезианской скважины, а отведение водостока может осуществляться посредством использования септических установок.
