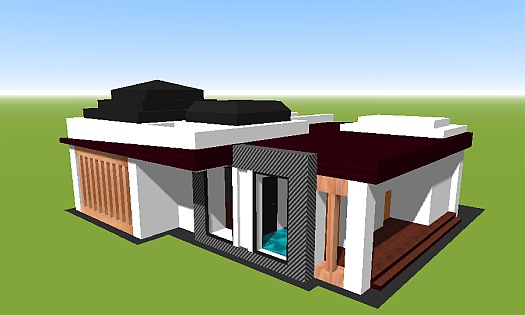

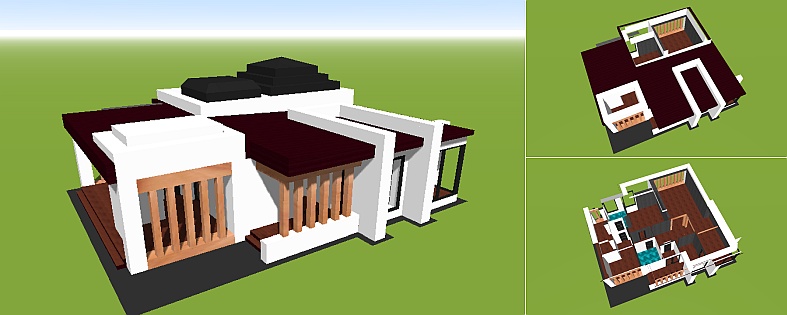

3D-планировка одноэтажного дома из сэндвич-панелей

Для примера представлена 3D-модель проекта дома, который имеет простой корпус, состоящий из строительных модулей с фиксированными размерами. Он был создан по технологии, которая позволяет доставлять отдельные материалы таким образом, что вы можете самостоятельно установить стены и оконные рамы. Более того при желании изменять их даже в период эксплуатации.

Скачать Технология быстрого возведения красивых домов из сэндвич-панелей

Быстро строим одноэтажный дом без мансарды из сэндвич-панелей, который не нужно отделывать!

Сэндвич-панели - это технология, применяемая в промышленном строительстве. Здание возводится быстро, внешние перегородки не требуют утепления и отделки. Из этого материала был возведен и создан теплый, уютный дом одноэтажный дом четырнадцать на шестнадцать метров.

Одноэтажный дом без мансарды был построен быстро, а само строительство дома было похоже на сборку конструктора. На плите перекрытия стояли стальные опоры, в основе которых лежала жестяная крыша, по бокам обшитые сэндвич-панелями с натуральным наполнителем теплоизоляционного слоя. После вставки окон и дверей холл превратился в современный особнячок.

Фундамент для дома с напольным отоплением

В доме нет подвала и, как и во многих современных домах с радиатором отопления в полу, он построен на фундаментной плите. Тем более что на участке, на котором он возведен, были большие перепады уровней земли. Их выровняли, насыпав на строительную площадку большое количество песка. Устойчивый фундамент был обеспечен за счет соединения железобетонной плиты с фундаментом. Они расположены по периметру здания через каждые 5 м, что соответствует шагу колонн, составляющих конструкцию стены. Железобетонная плита толщиной 10 см является структурной основой перекрытия здания.

Стальная конструкция каркаса с деревянным брусом

Дом из сэндвич-панелей прочный, как производственный цех, имеет каркас из стальных профилей и деревянных брусьев. Вся конструкция основана на металлическом профиле, а все колонны и скрепляющие их поперечные балки - выполнены из деревянного бруса. Балки находятся внутри здания и составляют его характер, поэтому имеют одинаковое поперечное сечение. Чтобы можно было вставить малые окна во внешние стены, необходимо было установить между колоннами стальные рамы. Их делают из труб квадратного сечения. Большие специфические окна на всю стену с креативным дизайном –выполнены из прочного деревянного каркаса. Все стальные элементы были покрыты порошковой краской еще на этапе изготовления.

Теплые внешние стены из сэндвич-панелей BalexTherm

Все стены в доме изготовлены из сборных элементов - сэндвич-панелей BalexTherm, в которых два листа металла соединяют конструкцию и изоляционную сердцевину из пенополиуретана. Для единообразия в использовании отделочных материалов была использована сталь, трапециевидный лист на потолке и окна из алюминиевых профилей.

Плиты имеют хорошую теплоизоляцию (толщина сердцевины 10 см обеспечивает U = 0,23 Вт / (м 2 ∙ K)), поэтому не требуют дополнительной изоляции или отделки. Поэтому нет необходимости укладывать штукатурку или внутреннюю и фасадную облицовку. Так как металлическая обшивка открыта с двух сторон, были выбраны панели типа – «плюс», крепление которых не видно со стороны фасада. Внешняя облицовка выполнена из оцинкованной стали толщиной 0,6 мм и окрашена. Чтобы подчеркнуть эффект, обшивка сделана из микропрофилированного листового металла. Сэндвич-панели монтируются вертикально и имеют длину 4,5 м с учетом высоты этажа и длинны стены.

Форма внешнего дизайна дома имеет невидимую крышу. В отдельных местах стена в доме также может быть немного ниже и немного открывать крышу, выполненную в технологии кровли с перевернутым расположением слоев.

Утепление крыши: плиты каменной ваты

Кровля утепляется аналогично промышленным объектам. Дизайнеры использовали плиты из минеральной ваты двойной плотности со значением лямбда 0,038 Вт / (м ∙ К), которые можно установить на невентилируемой плоской крыше непосредственно под кровельным покрытием. Для достижения предполагаемого термического сопротивления было уложено до 40 см утеплителя (два слоя плит толщиной 20 см). Утеплитель отделен от трапециевидного листа пароизоляцией. Во втором слое пластины правильно сдвинуты, чтобы избежать образования мостиков холода .

Клинья из пенополистирола (EPS 100) устанавливаются на минеральную вату, которые образуют скаты крыши, необходимые для отвода дождевой воды. Поверхность профилирована по направлению к внутреннему углу дома. Вдоль мансарды проходит канал, по которому дождевая вода отводится к одной водосточной трубе, расположенной во внутреннем углу здания. Последний слой кровли – это ПВХ-мембрана, которая сочетает собой кровлю и гидроизоляцию. Крепится через все слои к трапециевидному листу с помощью телескопических креплений и приваривается к стыкам горячим воздухом. Этот материал в основном используется в промышленных зданиях, где поверхность крыши огромна, и вода стекает с нее намного медленнее, чем на традиционных двускатных крышах.

К металлическому потолку вентиляционные каналы идеально вписываются в интерьер комнатных помещений.

Внутренние установки систем отопления и вентиляции

Хотя в доме преобладает современный стиль минимализм и строгость стиля лофта, пользоваться им комфортно. Система отопления во всем доме состоит из водяных полов с подогревом, распределенных по теплоизоляции и работающих от газовой плиты двойного назначения. Таким образом удалось избежать установки настенных обогревателей. Это более практично, поскольку почти все окна занимают всю высоту комнаты. Водопроводные и канализационные трубы также распределены по теплоизоляции. На них укладывается слой бетона класса С12 / 15, который также является финишным слоем для пола. После схватывания бетона пол устойчив к влаге и механическим повреждениям. Бетон также является материалом, который хорошо поглощает тепло теплых полов, которое затем отдает в интерьер. А потолки с неравномерной высотой позволяют задерживать тепло на разных уровнях для повышения эргономических свойств проекта.

В доме механическая вентиляция с рекуперацией тепла (система рекуперации). Каналы системы вентиляции не прячутся в потолке, а остаются видимыми. Такие вентиляционные каналы используются в основном в зданиях с гораздо большей кубатурой. Они подвешены к потолку из профнастила и отлично дополняют характер интерьера. Также предусмотрена электрическая установка. По всему дому разбросаны черные электрические кабели и грамотно подобранные выключатели и розетки.
