3D план одноэтажного дома с мансардой в стиле фахверк

Пример оригинального германского стиля фахверк в частном домостроении. Интересная строительная технология – прусская стена, которая отлично зарекомендовала себя на протяжении 7-ми веков. В фахверковой строительной конструкции несущей основой служат вертикально установленные несущие брусья, которые прочно зафиксированы распорными наклонными балками. Таким образом формируется прочны каркас дома. После чего стены заполняются легкими и теплыми бетонами: керамзитобетон, глинобетон и т.д.

Скачать Конструкция фахверкового дома в 3D

Фахверк – это одна из самых старых технологий быстрого возведения жилых зданий, которая пришла из Германии и завоевала популярность во всем мире. На ее основе были созданы некоторые новые технологии каркасного домостроения такие как ЛСТК (Легкие Стальные Тонкостенные Конструкции).

Архитектура домов с фахверковой строительной конструкцией всегда легко узнаваема по внешнему виду. Деревянные брусья, столбы и косые распорные балки видны с наружной стороны стен и создают уникальный узнаваемый экстерьер в германском стиле архитектуры – Фахверк.

Сегодня можно заказать сборные Фахверковые дома, которые быстро собираются как конструктор на участке. При этом они обладают высокой прочностью с небольшой нагрузкой на фундамент. Теплоизоляционные характеристики их стен зависят от типа выбранного наполнителя.

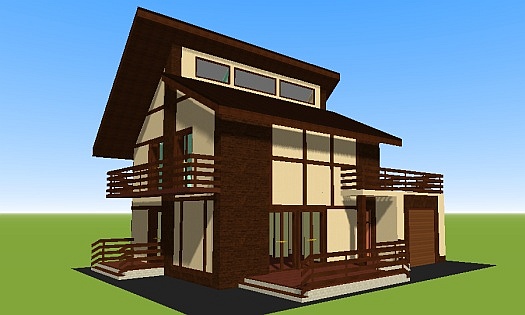

Небольшой одноэтажный мансардный дом фахверк

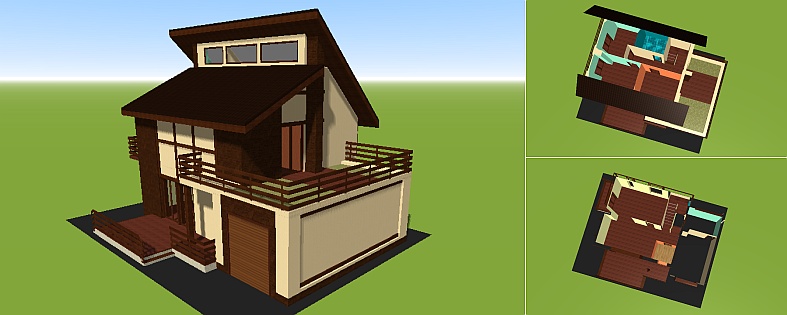

В качестве примера конструкции фахверкового стиля был использован небольшой проект одноэтажного мансардного дома с общей жилой площадью на 80 квадратных метров. Учитывая так небольшое пространство фахверковый дом был распланирован соответственно.

Даже у такого маленького дома семь на десять по плану имеется 2 входа: парадный и ежедневный. Оба ведут в одну и туже саму большую комнату в доме – гостиную (19 м2). В гостиной находится комнатная зона кухни (6 м2). Она скрыта межкомнатной стеновой перегородкой со стороны парадного входа. Со стороны парадного входа находится большая терраса (14 м2). Просторную гостиную и большую террасу разделяют две двойных двери. Этот подход позволит дополнительно использовать площадь терраса при приглашения большого количества гостей в летнее время года для проведения праздников в маленьком домике.

На первом этаже далось даже выделить место под небольшой рабочий кабинет естественно, как отдельную комнату. Между кабинетом и зоной кухни находится зона коридора. Прямо по коридору находится душевая комната со санузлом первого этажа. В данном эргономичном проекте маленького дома имеется интересное инженерное решение для использования полезного пространства под лестницей в качестве комнаты. Обратите внимание что при входе в душевую находятся ступеньки в зоне коридора. Таким образом здесь пол опущен немного ниже уровня. Это позволило разместить полноценную комнату под междуэтажной лестничной площадкой. Идеальное архитектурное решение в планировке проектов малых домов.

Из зоны коридора можно выйти сразу в гараж, не выходя из дома. Между гаражом и коридором выделена небольшая комната под мастерскую (4,5 м2).

Мансардный этаж в небольшом доме до 100 м2

Из зоны коридора на первом этаже поднимаемся по ступеньках на мансардный этаж. Междуэтажная лестница с площадкой и весь коридор на мансардном этаже хорошо освещены дневным светом, поступающим из балконной двери. А также из слуховых окон двухскатной разноуровневой крыши.

Первая дверь справа по коридору ведет в ванную комнату. Дверь прямо – это детская. Она хорошо освещается дневным светом через двойную балконную дверь и слуховое окно, которое расположено между разными уровнями скатов крыши. Рядом с детской находится спальня. Между спальней и детской проходит воздавший канал для вентиляции воздухах в комнатах. Обе комнаты имеют выход через двойные балконные двери на общий балкон (6 кв.м.).

Последняя комната мансардного этажа – это еще одна спальня с выходом на огромный балкон (22 м2), у которого площадь существенно больше чем на большой террасе. Его удалось соорудить благодаря гаражу и небольшому выступу на террасу. Такой большой балкон есть далеко не у всех коттеджей и особняков. На нем можно посадить грядку для выращивания зелени или установить целую теплицу.

Несмотря на небольшую жилую площадь в доме все хорошо спланировано и предусмотрено. Имеются свои бесспорные конструктивные преимущества. Применяются интересные архитекторские идеи. Такой небольшой бюджетный дом недорого отапливать в зимний период, вполне доступно построить и содержать.
