Базовые схемы системы отопления частного двухэтажного дома

Система отопления является важным элементом инженерного оснащения каждого дома. Правильный выбор эффективной схемы позволит успешно отапливать дом без лишних затрат и с комфортом проживать в нем в холодное время года в летнем микроклимате. На примере двухэтажного дома мы и будем рассматривать возможные схемы систем отопления.

Двухэтажная схема системы отопления с одним стояком и кольцом

Система отопления двухэтажного дома или коттеджа может быть реализована многим числом вариантов ее исполнения. Однако существуют базовые схемы, на основе которых создаются все прочие. Одной из таких схем является система с одним стояком и кольцом на каждом этаже. От котла трубопровод тянут к месту устройства стояка- пара труб поднимающаяся вертикально вверх от пола первого этажа к полу второго. От котла идут подающая и обратная трубы, каждая из которых присоединяется к одной из вертикально расположенных труб стояка, которые в свою очередь тоже выполняют роль подачи и обратки.

На незначительном расстоянии от пола каждого этажа, от труб стояка ответвляется кольцо трубопровода для устройства отопления самого этажа. В верхней точке стояка, чаще-его торце, устанавливается система отвода или сброса воздуха, это может быть обычный кран, на каждой трубе, или кран Маевского, или автоматический воздухоотводчик. Система отопления кольца может быть выполнена по различным схемам:

Однотрубка: главный недостаток такой системы – неравномерное нагревание носителей тепла в зависимости от расстояния до котла. Решение: размещать разное количество радиаторов в системе, чем дальше до котла, тем больше радиаторов.

1. Источник тепла (котел).
2. Один стояк.
3. Расширительный бачок.
4. Обракта.
5. Циркуляционный насос.

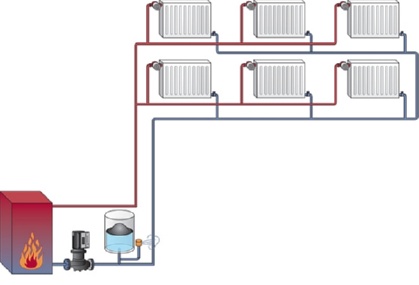

Двухтрубка: недостаток – более дорогая схема (требует в 2 раза больше труб).

Количество радиаторов на кольце, диаметры труб, необходимость установки дополнительного насоса на кольцо – определяют конкретные условия, в большей мере площадь этажа и сложность трассировки прохождения трубы (наличие дополнительных гидравлических сопротивлений). Причем схемы отопления первого и второго этажей могут быть отличны друг от друга, без какого -либо ограничения по вариантам исполнения. Например, на первом этаже может быть реализована схема отопления только с водяными теплыми полами, а на втором выполнена простейшая однотрубка. Ну или на первом – комбинация двухтрубной системы, теплого пола, приточно- вытяжной вентиляции с подогревом воздуха, а на втором – схема с использованием водяных тепловых пушек. Вариантов много. Но главное возможность использовать на каждом этаже независящую от другого этажа схему отопления при наличии одного котла. Кстати говоря, котел может быть размещен и в подвальном помещении дома. Кольца могут быть выполнены как в одну сторону, так и на два или больше крыльев. Для большей надежности и стабильности работы схемы каждое кольцо следует оборудовать приборами ручной или автоматической регулировки расхода теплоносителя через них. Это позволит держать различный температурный режим на каждом этаже. При значительных нагрузках на этаж на участке трубопровода от котла к стояку следует устанавливать насос с требуемыми характеристиками по расходу. А при наличии в котле встроенного насос еще и гидравлическую стрелку, позволяющую согласовать работу двух насосов. К недостаткам схемы можно отнести несколько больший расход материала, за счет выполнения индивидуальных схем отопления для каждого этажа.

Нижняя разводка со стояками прошла многолетние испытания в схемах отопления многоэтажных домов. Выполняется она путем прокладки подачи и обратки на первом этаже, или даже в подвале дома, и устройством стояков (те же две вертикально идущие трубы, правда меньшего диаметра). Количество стояков зависит от согласованного числа приборов отопления на первом и втором этаже. Это не обязывает повторять планировку одного этажа на втором, но привязывает установку приборов отопления одного стояка друг к другу, таким образом, чтобы они находились друг под другом. Важным моментом этой схемы отопления является необходимость наличия так называемой перемычки перед каждым из приборов отопления, в случае его врезки только с одной из труб стояка.

Трубы стояка могут размещаться как рядом, так и на некотором расстоянии друг от друга, например, в разных комнатах. Врезка приборов отопления в стояк может быть выполнена с одной трубы стояка, если стояки разнесены по месту, или с двух труб: подача в подачи, обратка в обратку. Достаточно просто подбирается в данной схеме подключения диаметр труб. Если это стальная водогазопроводная труба, то диаметр стояка следует принять в три четверти дюйма, а нижнюю разводящую трубу в дюйм с четвертью. Диметра разводящей трубы в два дюйма достаточно для многоквартирного пятиэтажного дома. Если отопление коттеджа выполняется трубой из полипропилена, то диаметры, соответственно принимают двадцать пять и тридцать два миллиметра. При площади этажа более 120 м2 диаметр разводящей трубы из полипропилена следует увеличить до сорока миллиметров. Врезку приборов отопления в стояк делают: при врезке с одной трубы стояка, тем же диаметром, что и стояк, а при врезке с двух труб – на диаметр меньше.

Устройство перемычки перед прибором отопления, в случае врезки с одной трубы стояка, необходимо для того, чтобы теплоноситель с высокими параметрами поступал одновременно и к радиатору на первом этаже и к радиатору на втором. В противном случае радиатор второго этажа будет испытывать недогрев по сравнению с радиатором первого этажа. Схема проста в расчетах и исполнении, но работает только с насосом. А также требует с оглядкой на нее относится к планировке и дизайну помещений.

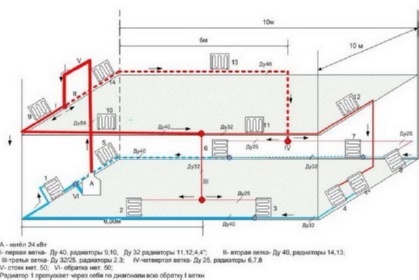

Схема отопления двухэтажного дома с верхней разводкой

Не только базовой, но и классической является схема отопления двухэтажного дома с верхней разводкой. В этом варианте, подающая труба от котла уходит вертикально вверх до уровня «под подоконник» второго этажа или даже выше окна. Затем горизонтально обходит все те места, где будут устанавливаться радиаторы, до последнего из них.

От места установки последнего радиатора на первом этаже обратная труба возвращается к котлу. Между этими двумя трубами, парами, на втором и первом этаже, на опуске от подающей трубы к обратной врезаются радиаторы. В данном случае при врезке радиаторов не обязательно делать перемычки перед ними, за счет падения вода с достаточной скоростью проходит радиаторы второго этажа, и с приемлемыми параметрами доходит до радиаторов первого этажа. Опуск- участок трубы меньшего диаметра чем диаметр подачи и обратки, соединяющий находящуюся вверху подачи и проходящую внизу обратку. С него врезаются радиаторы на каждом этаже. Данная схема хорошо работает как с принудительной циркуляцией, так и на самоциркуляции.

При работе под принудительной циркуляцией желательно диаметр подачи и обратки оставить равными друг другу, и одинаковыми по всей их длине. Величина диаметра в этом случае варьируется от 32 мм до 50 мм, в зависимости от количества радиаторов и тепловой нагрузки дома.

При работе системы под самоциркуляцией, диаметр трубы подающей, на выходе из котла, и обратной на входе в котел, должен соответствовать диаметру выходного патрубка котла, а при прохождении горизонтальных участков должен уменьшаться по длине подаче, и соответственно увеличиваться по обратке, в пропорции к количеству радиаторов. Не рекомендуется конечные горизонтальные участки трубопровода делать менее дюйма. Опуск-лучше в три четверти дюйма. Тогда берем диаметр выходного патрубка котла считаем какое количество стандартных диаметров получается между ним и диаметром в один дюйм. Делим протяженность одного горизонтального участка на полученное количество стандартных диаметров и последовательно уменьшая диаметр подачи на каждый следующий диаметр тянем трубопровод до места установки последнего радиатора. С обраткой- все в обратной последовательности. Схема также может иметь несколько крыльев. Однако, при работе на самоциркуляции не стоит увлекаться их большим числом. Основным достоинством этой схемы является надежная работа без насоса. Недостатком – не очень компактна и неприглядна с дочки зрения дизайна помещения.

Система отопления для двух и более котлов

Ну и двухкотельная система отопления, состоящая из двух источников тепла - котлов. Причем котлы могут работать на разном виде топлива, важна мощность в кВт каждого из них. На каждом этаже устанавливается отдельный котел, и тогда со схемами разводки труб отопления каждого этажа можно поступать также, как и с разводкой при одноэтажном строительстве. Такая схема чаще используется при значительных площадях каждого из этажей, при сложной планировке каждого из них.

1. Котел с опцией KFG.
2. Обратный клапан.
3. Воздухоотводчик автоматический.
4. Гидрострелка.
5. Магистральная гребенка.
6. Угловой терморегулирующий вентиль.
7. Алюминиевый радиатор.
8. Кран шаровой.
9. Фильтр угловой сетчатый.
10. Насосы циркуляционные.
11. Коллектораня группа в сборе.
12. Клапан трехкодовый.
13. Кран Маевского.
14. Расширительный бак.
15. Группа безопасности.
16. Штатный предохранитель.
17. Счетчик ХВС.
18. Бойлер косвенного нагрева 200 л.
19. Полотенцесушитель.
20. Гидроаккумулятор.
21. Солнечный коллектор (летний вариант).
22. Резервный электрический котел.
23. Коллектор ХВС.
24. Коллектор ГВС.
25. Предохранительный клапан 8 бар.
26. Циркуляционный насос ГВС.

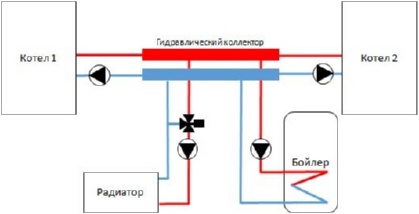

Многокотельная схема отопления с принудительной циркуляцией считается наиболее совершенна и конструктивно рациональная с технической точки зрения. Главная особенность – это наличие коллектора:

Система позволяет без ограничений использовать любые схемы разводки труб отопления на каждом этаже, и отапливать такие объекты как бассейны, теплицы оранжереи, зимние сады, а также греть значительное количество воды, для этих и других объектов.

Комбинируя эти базовые схемы, можно с успехом отапливать любой двухэтажный дом, коттедж, особняк, да и не только.
