Небольшой проект каркасного дома для постоянного проживания

Строительство небольших домов для постоянного проживания по канадской каркасной технологии было проверено на протяжении десятилетий. Эта технология является доминирующей (93% доли рынка) в Соединенных Штатах, Канаде и Скандинавии. В Западной Европе систематически растет число новых небольших деревянных домов (каркасные дома, модульные дома, сборные дома) и оно уже достигло 18% -ной доли на рынке жилья одноквартирных жилых помещений.

Устойчивая и прочная конструкция небольшого каркаса из дерева

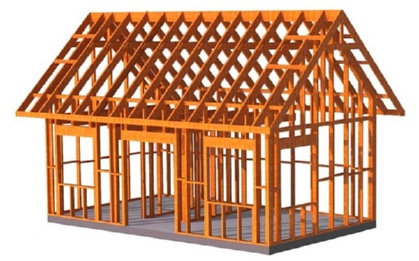

Рисунок, показывающий конструкцию проекта небольшого каркасного дома для постоянного проживания – модель MD35:

Каркас небольших домов изготавливается из высококачественной строительной древесины хвойных пород, которые согласно нормы PN-EN338 имеют класс прочности C24 или C30. Конструкция выполнена с использованием пневматических гвоздей. Соединителями являются высококачественные оцинкованные стальные гвозди. В местах, подверженных особым нагрузкам, используются дополнительные стальные крепления (например, перфорированный крепеж, крепежный уголок, перфорированная лента). Вся конструкция прочно закреплена на фундаментной плите или на традиционном мелкозаглубленном ленточном фундаменте с использованием соответствующих армирующих анкеров, установленных в бетоне.

Сертифицированная строительная древесина для каркаса

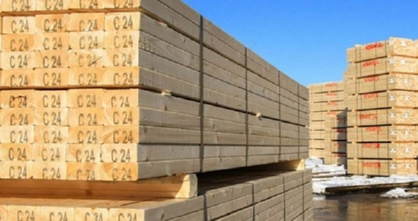

Строительная древесина классом прочности C24:

Строительная древесина классом прочности C24 или C30 высушивается в камере, что обеспечивает ее долговечность в течение многих лет, стабильную геометрию и отсутствие вероятности последующей деформации. Обрезанная древесина, хранящаяся на поддонах, высушивается в закрытых камерах, где давление и температура на производстве, регулируемые компьютерной программой, лишают древесину влажности до уровня 12-16% (стандарт предусматривает максимальную влажность на уровне 19%). Сушка древесины в сушильной камере также защищает ее от насекомых, грибковых спор и плесени, которые погибают при высоком давлении и температуре. Все элементы каркаса также обструганы по четырем граням, имеют закругленные края. Таким способом приготовленные материалы обеспечивают долговечность и стабильность конструкции небольшого каркасного дома из дерева для круглогодичного проживания. При строительстве деревянных домов для небольшой семьи является недопустимым использование влажной древесины.

Схемы конструкции небольшого каркасного дома

Чтобы точно объяснить конструкцию этого небольшого проекта каркасного дома для постоянного проживания, мы воспользуемся разрезом стены, чтобы показать отдельные слои компонентов. Пирог стены и тип используемых материалов может отличаться в зависимости от проекта, выбранного варианта отделки или от индивидуальных договоренностей с заказчиком.

Внешняя стена деревянного каркаса

Стойки каркас внешних стен мы изготовляем из строительной древесины С24 сечением 4,5 x 14,5 см. и с шагом 60 см. (в соответствии с проектом). Перекрытия окон и дверей всегда усилены двойной балкой шириной не менее 18 см. Оконные проемы усиливаем дополнительными столбцами, поддерживающими перекрытие. Изнутри мы используем дополнительную монтажную обрешетку с сечением 4,5 х 4,5 см, в которой размещены все необходимые установки (электропроводка, изолированные трубы, распределяющие горячую и холодную воду, изолированные трубы центрального отопления). Вся конструкция с внешней стороны обшита плитами ОСП-3 или MFP толщиной 12 мм. На внешней обшивке устанавливаем гидроизоляционную пленку (мембрану) и плиты минеральной ваты. Строительство фасада заканчивается нанесением штукатурки с использованием сетки и клея. Разумеется, возможно также обшить фасад дома фасадной доской. После завершения работ снаружи дома мы приступаем к работе по распределению необходимых установок. Завершением этого этапа является вставка дополнительного слоя изоляции в каркас и герметичное закрепление пароизоляционной пленки. В конце работы мы устанавливаем гипсокартонные плиты, шпаклюем соединения плит и грунтуем его белым цветом. Внутренние стены изготавливаем из строительной древесины сечением 4,5 х 9,5 см. и с шагом 60 см. (в соответствии с проектом).

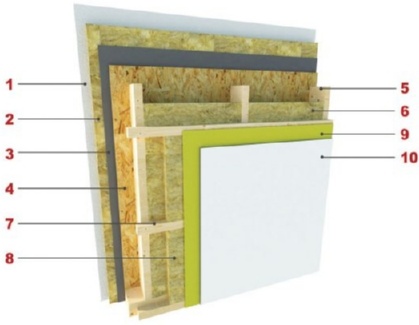

1. Фасадная штукатурка на стене с клеем.
2. Минеральная вата для наружного утепления фасада слоем 50 мм.
3. Паропропускающая пленка.
4. Шовный лист ребра жесткости стен конструкции OSB-3, MFP.
5. Конструкционные опоры 150 х 45 мм. из строганного бруса С24.
6. Инсталляционная деревянная решетка 50 х 45 мм. из строганного бруса С24.
7. Каменная вата слоем 50 мм. – данный утеплитель устанавливается в решетку.
8. Пароизоляционная пленка.
9. Стеновая внутренняя облицовка (гипсокартонная плита 12мм или деревянные панели).

Потолок первого этажа в небольшом каркасном доме

Междуэтажное перекрытие в небольших домах постоянного проживания с мансардным этажом изготовляем из строительной древесины С24 сечением 4,5 x 22 см. и с шагом 60 см. (с шагом в соответствии с проектом). На балке устанавливается войлочная или клеящая прослойка для шумоизоляции пола. Усилением и несущей основой мансардного пола является обшивка плитами ОСП-3 или MFP толщиной 22 мм. Внутри потолка – пространство между балками заполняем минеральной ватой толщиной 10 см. Снизу потолка устанавливаем обрешетку сечением 4,5 x 3 см., на которой закрепляем пароизоляционную пленку и монтируем гипсокартонные плиты. Завершением работы является шпаклевка мест соединения плит и грунтовка белым цветом. Существует также возможность отделки потолков выгонкой и видимости деревянных элементов потолка.

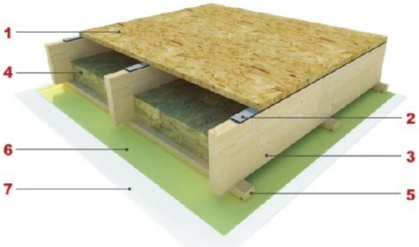

1. Шовный лист ребра жесткости потолка 22 мм. типа: OSB-3, MFP.
2. Изоляционные прокладки.
3. Балки перекрытия 220 х 45 мм. из строганного бруса С24.
4. Каменная вата слоем в 100 мм. для звукоизоляции междуэтажного перекрытия.
5. Инсталляционная деревянная решетка 30 х 45 мм. из строганного бруса С24.
6. Пароизоляционная пленка.
7. Потолочная облицовка (гипсокартонная плита 12мм или облицовочные панели из дерева).

Перекрытие крыши для небольшого каркасного дома

Крышу в небольших каркасных домах с мансардным этажом для постоянного проживания изготовляем из строительной древесины С24 сечением 4,5 x 19,5 см. и с шагом 60 см. (в соответствии с проектом). Оконные проемы крыши усиливаем дополнительно с двух сторон стропильной балкой. На стропилах крыши устанавливаем гидроизоляционную пленку (мембрану), прибиваем обрешетку и контробрешетку. К приготовленной таким образом обшивке прикручиваем выбранное покрытие крыши (металлочерепица или трапециевидный лист в выбранном цвете и форме). Возможно изменить тип покрытия на высококачественную битумную черепицу. Снизу стропил устанавливаем дополнительную монтажно-изоляционную обрешетку 4,5 x 4,5 см., которую заполняем минеральной ватой. Устанавливаем гидроизолирующую пленку, гипсокартонные плиты, шпаклюем соединения плит и грунтуем поверхность белым цветом.

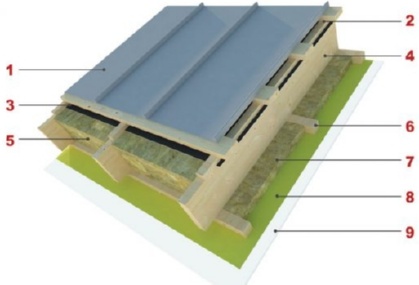

1. Кровельные работы (профлист, металлочерепица и др.)
2. Патчи крыши с поперечными сечениями для крепления кровли.
3. Паропропускающая пленка.
4. Кровельные стропила 45 х 200 мм из строганного деревянного бруса С24.
5. Каменная вата слоем 50 мм. между кровельными стропилами.
6. Инсталляционная деревянная решетка 50 х 45 мм. из строганного бруса С24.
7. Каменная вата слоем 50 мм. – данный утеплитель заполняет решетку.
8. Пароизоляционная пленка.
9. Стеновая внутренняя облицовка (гипсокартонная плита 12мм или деревянные панели).

Стандарты строительства и отделки небольшого дома из деревянного каркаса

Таблица – перечень работ под черновую отделку:

Внешние стены	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стойки каркаса стен с шагом согласно проекта и сечением 4,5 см. x 14,5 см. С внешней стороны плита ОСБ-3 толщиной 12 мм., гидроизоляционная пленка и изоляция минеральной ватой толщиной 5 мс. (коэффициент теплопроводности λD =0,036 W/mK). Отделка минеральной штукатуркой или фасадной доской (в зависимости от договоренностей).
Внутренние перегородки	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стойки каркаса стен с шагом согласно проекта и сечением 4,5 см. x 9,5 см.
Потолок первого этажа	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Балки с шагом согласно проекта и сечением 22 см. x 4,5 см. Сверху усиливающая обшивка из плит ОСБ-3 толщиной 22 мм., установленной на войлочной или клеевой прослойке для звукоизоляции пола.
Крыша	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стропила размером профиля 19,5 см. x 4,5 см., с внешней стороны гидроизоляционная пленка, обрешетка и контробрешетка и листовое покрытие в выбранном клиентом цвете. Водосточная система ПВХ в комплекте (водосточные желоба и водосточные трубы в выбранном клиентом цвете). Карнизы крыши обитый доской, окрашенной в цвет, выбранный клиентом.
Окна и двери	Пластиковый балконный блок, стандартный 5-ти камерный профиль белого цвета, поворотно-откидной механизм открытия створок, двойное остекление, коэффициент теплопередачи Ug = 1,1 Вт / м2 К. Внешние подоконники (отливы) изготовлены листового металла.
Лестница	Деревянная сосновая лестница - на косоурах, без подступенков, с сосновой балюстрадой или с перилами в форме, согласованной для данного проекта.

Перечень работ под чистовую отделку небольшого каркасного дома для круглогодичного проживания небольшой семьи:

Внешние стены	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стойки каркаса стен с шагом согласно проекта 4,5 см. x 14,5 см., пространство между стойками каркаса заполняется минеральной ватой толщиной 15 см. (коэффициент теплопроводности λD =0,034 W/mK). С внешней стороны плита ОСБ-3 толщиной 12 мм., изоляция минеральной ватой толщиной 5 см. (коэффициент теплопроводности λD =0,036 W/mK) и отделка минеральной штукатуркой или фасадной доской (в зависимости от проекта). Изнутри монтажно - изоляционная обрешетка, заполненная минеральной ватой толщиной 5 см.(коэффициент теплопроводности λD =0,034 W/mK), гидроизоляционная пленка и отделка гипсокартонной плитой толщиной 12 мм. (в кухне и ванной комнате используются зеленые влагостойкие гипсокартонные плиты). Шпаклевание мест соединения гипсокартонных плит и грунтовка белым цветом.
Внутренние перегородки	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стойки каркас стен с шагом согласно проекта 4,5 см. x 9,5 см., все пространство между стойками каркаса заполняется минеральной ватой слоем 10 см. для звукоизоляции (коэффициент теплопроводности λD =0,037 W/mK). С двух сторон обшивка гипсокартонными 12-ти миллиметровыми плитами. (в кухне и ванной комнате используются зеленые влагостойкие гипсокартонные плиты). Шпаклеваные места соединения гипсокартонных плит и грунтовка белым цветом.
Потолок первого этажа	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Балки с шагом согласно проекта и сечением 22 см. x 4,5 см. Сверху усиливающая обшивка из плит ОСБ-3 – 22 мм., установленной на войлочной или клеевой прослойке для звукоизоляции пола. Пространство между балками заполняется минеральной ватой толщиной 10 см. для звукоизоляции (коэффициент теплопроводности λD =0,037 W/mK). Снизу монтажная обрешетка, пароизорирующая пленка и отделка гипсокартонной плитой толщиной 12 мм. Шпаклевка мест соединения гипсокартонных плит и грунтовка белым цветом.
Крыша	Изготовлено из твердой строительной древесины С24, высушенной в камере, обструганной по четырем граням. Стропила 20 см. x 4,5 см., пространство между балками заполняется минеральной ватой слоем 20 см. (коэффициент теплопроводности λD =0,037 W/mK). С внешней стороны гидроизоляционная пленка, обрешетка и контробрешетка и листовое покрытие в выбранном клиентом цвете. Водосточная система ПВХ в комплекте (водосточные желоба и водосточные трубы в выбранном клиентом цвете). Изнутри монтажная обрешетка, заполненная минеральной ватой слоем в 5 см. (коэффициент теплопроводности λD =0,036 W/mK), гидроизоляционная пленка и отделка гипсокартонной плитой толщиной 12 мм. Шпаклевание мест соединения гипсокартонных плит и грунтовка белым цветом. Карнизы крыши обитый доской, окрашенной в цвет, выбранный клиентом.
Окна и двери	Пластиковый балконный блок, стандартный 5-ти камерный профиль белого цвета, поворотно-откидной механизм открытия створок, двойное остекление, коэффициент теплопередачи Ug = 1,1 Вт / м2 К. Внешние подоконники (отливы) изготовлены листового металла.
Лестница	Деревянная сосновая лестница – на косоурах, без подступенков, с сосновой балюстрадой или с перилами в форме, согласованной для данного проекта.
Монтаж электропроводки	Подключение питания выведено на один метр за пределы здания. Монтаж электропроводки в пластиковых гофрированных трубах под гипсокартонными плитами. Распределительный щиток дома, количество точек подключения согласно проекта. Установка низкого напряжения: 2 точки подключения TV, 2 точки подключения IT.
Монтаж санитарно-технических систем	Установка воды и канализации выведено на один метр за контур фундамента. Разводка горячей и холодной воды при помощи сварных полипропиленовых труб к точкам подключения сантехники. Трубы с теплоизоляцией, проведены под гипсокартонными плитами. Разводка канализации трубами ПВХ к точкам подключения сантехники. Количество точек подключения согласно проекта.
Вентиляция	Гравитационная вентиляция, разводка вентиляционных каналов и стояков ПВХ трубами выше уровня кровельного покрытия.

Перечень работ по заливке фундамента под небольшой каркасный дом:

Земляные работы	Снятие верхнего слоя земли и строительство подходящего основания с утрамбованной гравийной смеси (толщина слоя: 30 см. – 50 см.).
Установка гильз и кабельных проходов	Выполнение канализационной системы под фундаментной плитой и вывод главной трубы f160 за пределы здания (1 м). Установка в фундаментной плите гильз для подключения воды и вывода ее за пределы здания (1 м). Установка кабельных проходов в фундаментной плите.
Термоизоляция	Размещение боковых элементов опалубки. На всей внутренней поверхности фундамента размещаем термоизоляцию, состоящую из двух слоев плит (толщина и тип плит изоляции зависит от проекта и индивидуальных договоренностей).
Армирование и бетонирование	Установка полного армирования на конкретных расстояниях соответствующей толщины. Заливка бетонной смеси с вибрацией, класс бетона C25/30.
