Правила для электромонтажа в деревянном доме своими руками

Монтаж электропроводки всегда должен выполняться тщательно и в соответствии с правилами. Однако в деревянных домах необходимо особое внимание уделять проектированию и осуществлению электромонтажа.

Электромонтаж в деревянном доме по всем правилам техники безопасности

Монтаж электрического оборудования всегда должен выполняться в соответствии с действующими стандартами и должной осмотрительностью. Однако в деревянных домах следует проявлять повышенную осторожность. На что обратить внимание? Мы подскажем.

Несмотря на то, что структурные элементы проектов деревянных домов защищены противопожарными средствами (антипиренами), древесина и древоподобные материалы классифицируются как горючие материалы. Поэтому особенно необходимо обеспечить пожаробезопасность также при проектировании и выполнении монтажа электрического оборудования. Опасность возгорания, вызванная коротким замыканием в системе электроснабжения по причине ее дефекта или перегрузки, особенно опасна. Поэтому, необходимо учесть вопросы, связанные с защитой системы электроснабжения, выбором проводов, способом их прокладки и подключения, а также способом крепления светильников, розеток и выключателей. Эта задача предназначена как для дизайнеров, так и для монтажников.

Правила установки электрического оборудования в деревянных домах

Стоит знать, что в соответствии с правилами, светильники и электрооборудование не могут быть установлены непосредственно на легковоспламеняющейся поверхности, если их конструкция не защищает поверхность от воспламенения. Как тогда должна выглядеть электрическая сеть и ее компоненты?

В соответствии с действующими техническими знаниями рекомендуются прокладывать проводку в гибких защитных трубах, изготовленных из самозатухающегося, не поддерживающего горение пластика прочностью 320 Н, а также используя самозатухающийся, не поддерживающий горение крепеж. При соединении жилы проводов не должны скручиваться между собой, так как это приводит к увеличению переходного сопротивления и повышению их температуры. Вместо этого рекомендуется подключение с помощью зажимов (желательно пластиковые). Так рекомендует делать строительный инспектор по электроустановкам.

Рис.1 Примеры схем установки освещения:

При проведении электромонтажа в деревянном доме следует также учитывать следующие рекомендации:

Провода должны быть соединены со светильниками и выключателями без использования распределительных коробок.
Провода должны иметь усиленную изоляцию для рабочего напряжения 450/750V.
Укладываемые провода и гофрированные трубки должны быть свободными и необходимо оставить запас длины (в деревянных домах не только собственные и внешние нагрузки конструкции, но и так называемые механические и влажные напряжения, возникающие во время эксплуатации здания, и которые могут привести к остановке работы электрической сети).
Светильники и электрические розетки, питающие мощные приборы, могут выделять тепло, что создает опасность пожара. Поэтому они должны быть отделены от деревянных элементов и помещены в распределительные коробки изготовленные из безгалогенного материала, что обеспечит достаточную теплоотдачу.
Электрические сети должны быть защищены устройством защитного отключения с номинальным дифференциальным током 500 мА (для большей безопасности это может быть 300 мА - такие стандарты применяются, например в немецких нормах).
В деревянных домах также должна быть предусмотрена система молниезащиты и должна использоваться защита от перенапряжения.

Монтаж электропроводки

Монтаж электропроводки в деревянных домах должен быть тщательно продуман, поскольку согласование технических и связанных с безопасностью требований с теми, которые возникают из-за ожиданий заказчика или эстетических вопросов, может оказаться сильным вызовом. Открытая установка распределительных коробок или монтаж электропроводки в гофрированных трубах или в кабель-каналах по стенам помещения может быть неприемлемой. Метод монтажа электропроводки зависит от конструкции деревянного дома – имеем ли мы дело с каркасным домом или с домом из бревен.

Электромонтаж в каркасном доме

При проектировании электропроводки в домах с каркасной конструкцией необходимо обратить внимание на специфику конструкции и изоляцию стены. Чаще всего для изоляции стен используется минеральная вата, которая защищена снаружи ветроизоляционной пленкой, а изнутри пароизоляционной пленкой. Это относится и к строительству с использованием гипсокартонных плит. Если провода и распределительные коробки установлены непосредственно под плитой (на пароизоляционной пленке), тогда это приводит к нарушению целостности изоляции, что является невыгодным из-за физики здания. Поэтому, после того как установлены распределительные коробки, изоляцию из пленки необходимо заизолировать.

Кроме того, в соответствии со стандартом N SEP-E-002 кабели следует укладывать в зонах прокладки электропроводки: в вертикальных - шириной 20 см. и в горизонтальных - шириной 30 см. Зоны прокладки должны находиться:

Горизонтальная на высоте 30 см. под потолком и 30 и 100 см над поверхностью пола.
Вертикальная - на расстоянии 15 см от дверных и оконных проемов или от угла стен.

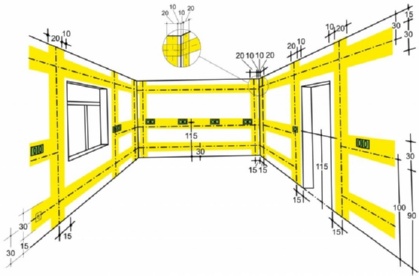

Выключатели должны быть расположены таким образом, чтобы середина корпуса находилась не выше 115 см. над поверхностью пола. Розетки должны быть расположены в нижней горизонтальной зоне прокладки электропроводки. Рис. 2:

Пример планировки маршрута электропроводки в деревянных домах каркасного типа.

Электромонтаж в доме из бревен

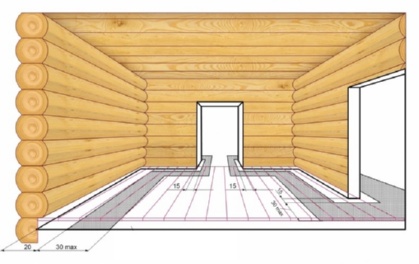

В бревенчатых домах, где конструкция стен однослойная, невозможно таким образом выполнить монтаж электропроводки. В этом случае применяется стандарт DIN 18015-3 – монтаж электропроводки в жилых помещениях. Проводка и размещение электроприборов включает в себя монтаж электропроводки в потолке. Как показано на рис. 3 – этот способ также возможно применять в деревянных домах каркасного типа. Провода, помещенные в гофрированные трубы, необходимо укладывать непосредственно в распределительные коробки выключателей и розеток (рис.1) через предварительно подготовленные отверстия в балках. Рис. 3:

Соблюдайте все правила безопасности для электромонтажа проводки – особенно в деревянных домах!
