Как сделать теплый пол: 7 наиболее важных ответов от мастеров

Полы с подогревом обеспечивают их пользователям лучшее самочувствие и более низкое потребление энергии, чем традиционные радиаторы отопления. Стоит только разместить под напольным покрытием трубы с водой или электрические нагревательные кабели. Узнайте 7 наиболее важных вопросов, связанных с установкой тёплого пола.

Правильное отопление дома теплыми полами

Те, кто строит свои собственные дома, всё чаще решают использовать в них тёплый пол. Стимулом является комфорт, отсутствие видимых нагревательных элементов, выгодное с точки зрения физиологии человеческого организма, вертикальное распределение температуры в комнатах и, как подчёркивают многие, меньшими затратами на отопление, чем использование обычных радиаторов.

Владельцы недвижимости часто выбирают тёплый пол с водяным отоплением, монтаж которого, как известно, является более сложным, а установка более дорогая, но стоимость эксплуатации значительно меньше, чем напольное отопление с помощью электричества. В случае отопления котлом, использующим дешёвое топливо (уголь, дерево, природный газ) или тепловым насосом, разница является очень ощутимой - отопление электричеством будет как минимум в два раза дороже. По этой причине нагревательные кабели для пола обычно являются дополнением к другой отопительной системе.

1 С чего начать - проект установки и хорошая изоляция пола

Тёплый пол обычно представляет собой бетонную нагревательную плиту со встроенными в ней нагревательными элементами. Но кроме "мокрой" технологии, то есть заливки труб или кабелей цементной или ангидридной стяжкой, также используются система монтажа для деревянных полов - "сухая" установка.

Как установить тёплый пол?

Установку тёплого пола рекомендуется запланировать прежде чем приступать к строительству дома. Тогда не будет никаких проблем связанных с высотой полов и необходимостью их выравнивать в помещениях с тёплым полом и без него. Уже на стадии подготовки основания необходимо учитывать, что в слое под полом будут трубы. Оно должено быть аккуратно выровнено так, чтобы уложенные на нём плиты теплоизоляции прелегали к нему по всей поверхности. Если об этом не позаботится, это может привести к возникновению трещин в стяжке, которая будет залита на трубы. Это обычно также приводит к прорыву труб в месте, где возникла трещина в стяжке. Электрические кабели являются более гибкими, и с ними эти проблемы возникают реже.

Тёплый пол - как не терять тепло?

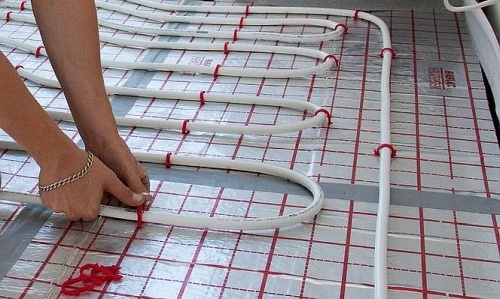

Тёплый пол должен быть защищён от потерь тепла, поэтому на выровненном основании пола стелится теплоизоляционное покрытие из плит плотного пенопласта или минеральной ваты скреплённой смолой (базальтовой ваты). Чтобы упростить работу часто используются специальные изоляционные плиты, приклеенные к фольге - разматываются из рулона. На такой фольге печатается сетка, которая облегчает точное размещение и фиксацию труб. Толщина изоляции должна быть подобрана таким образом, чтобы коэффициент термического сопротивления пола составлял менее чем 0,75 (м2 ∙ K) / Вт для полов на потолках над отапливаемыми помещениями, 1,25 (м2 ∙ K) / W над неотапливаемыми подвалами и 2,25 (м2 ∙ K) / W для полов на грунте. Это требует использования изоляционного слоя из пенопласта или минеральной ваты толщиной 3, 5 и 8 см. соответственно. Если напольное покрытие должно быть деревянным или покрыто ковром, а это значит оно плохо проводит тепло, изолирующий слой должен быть немного толще.

2 Водяной или электрический тёплый пол?

Выбирая между тёплым полом с водяным отоплением или тёплым полом с электрическим отоплением, мы должны знать, что электричество у нас дорогое, поэтому за обогрев электричеством мы будем платить больше. Но с другой стороны, стоимость приобретения нагревательных кабелей или нагревательных матов будет ниже, чем элементы, необходимые для работы системы тёплого пола с водяным отоплением. Мы также избегаем проблем с эксплуатацией, которые возникают, когда система водяного отопления выполнена неправильно. Электрическое отопление намного проще, поэтому ошибки при установке возникают реже. Преимуществом такого решения также является возможность обогрева пола без необходимости запуска установки центрального отопления, например, в переходные периоды - весной и осенью.

Если мы сделаем вывод, что отопление пола хотим использоваться только на кухне и в ванной комнате, а в других комнатах будут радиаторы, то использование независимого от центрального отопления электрического тёплого пола будет определённо разумным решением. Но если бы напольное отопление должно было бы располагаться на большей поверхности, и его задачей было бы прежде всего обеспечить комфортную температуру в помещениях, а не только устранение эффекта холодных полов, затраты на электрическое отопление будут настолько велики, что стоит всё-таки инвестировать в установку водяного отопления пола. Если котёл будет использовать дешёвое топливо, мы, безусловно, не будем сожалеть о потраченных деньгах.

3 Тёплый пол - удобство и экономичность

Во время обогрева помещений обмен тепла между нагревательным устройством и окружающей средой происходит главным образом двумя способами: излучением и конвекцией. Тепловое излучение - это передача энергии электромагнитного излучения, источником которого является любое тело с температурой выше абсолютного нуля. Конвекция - это перемещение тепла и, следовательно, обмен тепла, возникающий в результате движения тела (в данном случае воздуха в помещении). В отличие от обычных радиаторов, пол, нагретый трубами с водой или электропроводами, выдаёт тепло главным образом путём излучения. Это положительно влияет на ощущение тепла и комфорта для людей, пребывающих в отапливаемых таким образом помещениях.

Когда пол теплее, меньше тепла от наших тел излучает в его направлении, поэтому для того чтобы нам не было холодно требуется меньше тепла от окружающей среды.

Следовательно, в помещении можно поддерживать температуру примерно на 2 ° C ниже, чем в случае конвекционного нагрева (использование обычных радиаторов) и несмотря на это по-прежнему ощущать комфорт от тепла. Благодаря более низкой температуре нагревательной поверхности напольного отопления по сравнению с радиаторами исключается циркуляция воздуха в помещении (циркуляция воздуха является условием для работы конвекционного обогрева). Это важное преимущество для людей, страдающих аллергией на пыль. Пыль не так раздражает, поскольку она не «поджаривается» на поверхности радиатора (а это происходит при температуре более 55 ° C).

4 В каких помещениях стоит установить тёплый пол?

Подходит ли подогрев пола для всех помещений? Одной из его особенностей является высокая тепловая инерция - температура такого напольного обогревателя изменяется медленно. Время с момента начала обогрева до момента, когда в помещении начнёт ощущаться его эффект, измеряется в часах. В свою очередь, после отключения источника питания, пол будет оставаться ещё тёплым в течение длительного времени.

Это затрудняет регулировку температуры в помещении и делает напольное отопление не выгодным решением во временно используемых помещениях, в которых можно было бы отключить отопление для экономии. Кроме того, там где большая часть поверхности должна быть заставлена мебелью, использование тёплого пола не рекомендуется. Только мебель на ножках высотой более 10 см. оказывает небольшое влияние на количество тепла, передаваемого в помещения.

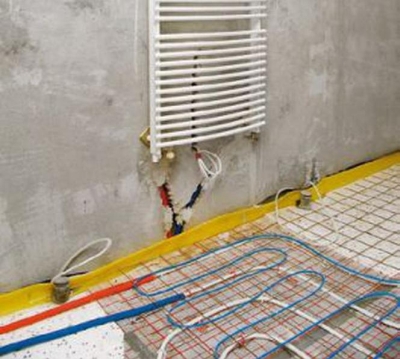

Следует также помнить об относительно низкой мощности обогрева тёплого пола на квадратный метр. Все эти факторы являются причиной того, что тёплый пол редко является единственной системой отопления в доме. Обычно устанавливается отопительная система, состоящая из нескольких контуров отопления в отдельных комнатах и из нескольких конвекционных радиаторов в остальных комнатах.

5 Водяной тёплый пол - как уложить трубы?

Для системы водного тёплого пола чаще всего используются трубы из сшитого полиэтилена (PEX), полипропилена (РР) или полибутена (РВ) или многослойные (пластик и алюминий) или медные с пластмассовой оболочкой. Они должны быть хорошо зафиксированы к основанию пола, чтобы они не поднимались вверх при заливке стяжки. Также необходимо учесть, чтобы длина одиночной цепи не превышала 150 м., в противном случае потери давления в трубе будут слишком большими, и циркуляционный насос не будет справляться.

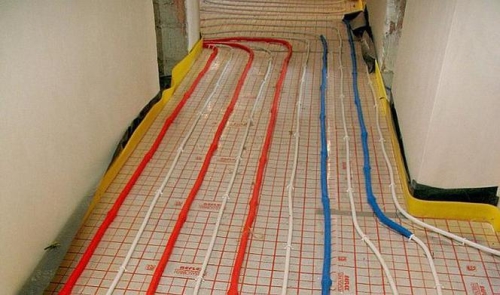

Температура воды, которая является теплоносителем, уменьшается с увеличением расстояния от котла, в то время как весь пол должен прогреваться равномерно. Поэтому трубы укладываются не как попало. Самым популярным является расположение труб в виде извилистой (змейкой) или спиральной (улиткой) катушки. Укладка труб "змейкой" не обеспечивает равномерного распределения температуры. Поэтому они должны быть уложены таким образом, чтобы начало труб располагалось вдоль стены - в местах с наибольшей потерей тепла. Чтобы получить более равномерное распределение температуры, трубы укладывают спиралью ("улиткой"). Это обеспечивает лучшие условия нагрева, но требует большего количества труб и больше работы.

Расстояние между трубами должно составлять 10-30 см. Это предотвращает создание более тёплых и холодных мест на поверхности пола. Возле наружных стен, в так называемой "береговой зоне", расстояние между трубами может быть уменьшено для достижения в этих местах более высокой температуры поверхности. Целесообразным является использование отдельных отопительных контуров для зоны около стен и для остальной части помещения. Расстояние труб от наружных стен должно быть, по меньшей мере, равно расстоянию между трубами контура тёплого пола, а в случае отсутствия боковой теплоизоляции - не менее 0,5 м.

6 Электрический тёплый пол - как уложить кабели и нагревательные маты?

Если мы решаем сделать тёплый пол с электрическим отоплением, вместо труб с водой необходимо будет уложить нагревательные кабели. Работа начинается с установки распределительной коробки в стене. Кабель запускается из распределительной коробки через защитную трубку (гофротрубу), а затем вдоль пола параллельно самой длинной стене комнаты. Примерно каждые 50 см. необходимо его прикрепить к основанию с помощью зажимов или крепёжных лент. Расстояние между кабелями зависит прежде всего от типа пола и предполагаемой тепловой мощности - оно принимается в соответствии с инструкциями производителя. Кабель имеет определённую длину и мощность - необходимо чтобы эти характеристики соответствовали размеру отапливаемого помещения.

Нагревательные кабели, которые будут залиты стяжкой, не могут быть уложены непосредственно на изолирующий слой. Из-за его низкой теплопроводности тепло не удаляется из кабеля достаточно быстро, в результате чего температура значительно возрастает и кабель может быть повреждён. Поэтому кабели устанавливаются на ленту или монтажную сетку, благодаря чему они не прикасаются к основанию пола. Однако в системах напольного отопления, уложенных в деревянные полы на балочных перекрытиях, нагревательные кабели укладываются непосредственно на теплоизоляцию и не покрываются слоем раствора. Между нагревательными элементами и деревянным полом должно быть пустое пространство высотой 3-5 см.

Важно, чтобы установка не выполнялась при температуре ниже -5 - 0 ° C, потому что тогда кабели становятся жёсткими. В этой ситуации можно размотать кабель и подключить его к источнику питания. Сделав его более гибким, следует немедленно его отсоединить и приступить к укладке. В готовом слое, когда кабели больше уже не видны, вы не можете просверливать отверстия. Могло бы это привести к разрыву кабеля, а его ремонт потребует снятие слоя стяжки в месте, где произошло повреждение. Если случится повреждение кабеля, лучше всего воспользоваться помощью специалиста по установке напольного отопления, у которого есть соответствующее оборудование для обнаружения разрывов кабеля.

7 Как проверить герметичность системы и правильную работу напольного отопления?

После прокладки всех нагревательных труб, система напольного отопления подвергается испытанию давлением, чтобы убедиться в её герметичности. Нагревательные кабели также должны быть проверены путём измерения сопротивления изоляции - не были ли они повреждены во время установки.

Когда всё в порядке, можно приступить к созданию обогревательной плиты, то есть к слою пола, в который будут погружены трубы или кабели. Как правило, для этой цели используют цементную или ангидридную стяжку, приготовленную из готовых смесей. Слой пола, уложенный на теплоизоляционный слой (плавающий) без армирования, должен иметь толщину не менее 7 см. Если он должен быть тоньше, его необходимо армировать металлической сеткой в середине его толщины. По полу будет возможно ходить после его полного засыхания и затвердевания, то есть через 7-10 дней. Во время бетонирования и в период затвердевания бетона, трубы отопительной системы должны быть под давлением 0,3 МПа.
