Строительство наружных стен деревянных домов из бруса или бревна

Деревянный брус и бревно для строительства жилых домов без теплоизоляции сделаны из массивной древесины. Желательно чтобы их сечение было от 200 мм. Рассмотрим конструкции стен в деревянном доме из бруса и бревна на схемах.

Толщина стен из бруса для дома постоянного проживания

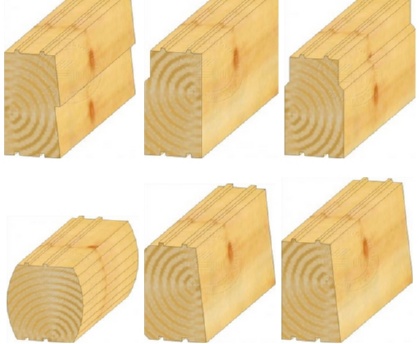

Наиболее распространенными сечениями профилированного бруса являются:

1. Оцилиндрованное и профилированное бревно круглое полнотелое.
2. Брус закругленный на две стороны.
3. Классический профилированный массивный брус с большим сечением от 200 мм.
4. Тонкостенный прямоугольный профилированный брус.

Виды тонкостенного бруса и бревна, который требует дополнительной теплоизоляции при строительстве дома для постоянного проживания:

• брус с одинарным или двойным боковым срезом;
• брус в форме «двойной четверки»;
• трапециевидные брусья.

На рынке строительных материалов вы также можете встретить множество других решений, которые являются индивидуальными и уникальными решениями от отдельных компаний, производящих бревенчатые дома из дерева.

Продольная фреза бруса и бревна

Для обеспечения герметичности в соединениях бруса, в стволах делаются специальные канавки, называемые продольной фрезой или, в просторечии продольный паз. Пазы могут быть одно-или двухместные, реже трехместные. Кроме того, в продольных фрезах брус уплотняется специальными межвенцовый уплотнителями: веревкой, войлоком, высушенным мхом или шерстью, древесной мукой или применяются специальные резиновые прокладки. В оцилиндрованных бревнах распространенным вариантом является только фреза в форме дуги на нижней части балки.

Замки бруса и бревна с остатком или без остатка

Стены бревенчатых домов собираются в так называемую венцовую структуру, а на торцах стен бревно или брус соединяются в замок. Существует множество видов замков в технологии строительства деревянных домов:

1. Виды угловых соединений бревна и бруса с остатком: в чашу (в обло), в охлоп, в охряп.
2. Угловые соединения стен в деревянных домах без остатка: в лапу, в зуб.

Стена состоит из горизонтально расположенных деревянных бревен. В углах, так называемых угловыми замками, они соединяются канавками чашками. Углы могут быть с остатками или без них. Последняя часть называется концами бревна или бруса, выступающих за контур здания.

Бревна или брусья, лежащие друг на друге, обычно связаны с деревянными нагелями или металлическими шпильками, защищающими их от смещения и скручивания при воздействии внешних климатических факторов: влага, ультрафиолет, ветер и т.п. Зазор между венцами конопатятся мхом или древесной мукой. Но в современном строительстве заполняются межвенцовыми утеплителями, например, канат, джут, льноджутовое полотно или с использованием специальных резиновых прокладок.

Первый ряд бревен или брусьев, который является основой для следующих, называется окладным венцом. Корона стены (последний ряд бревен или брусьев) увенчана так называемым «запирающим венцом», на котором поддерживаются балки или стропила крыши.

В случае с бревнами первый снизу окладной венец состоит из массивного половинного бревна.

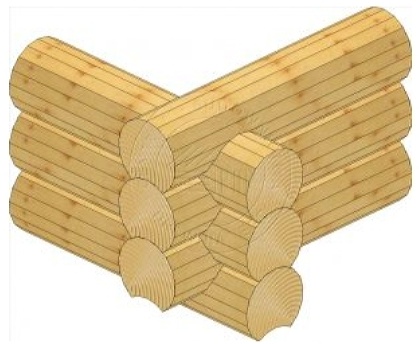

Традиционное угловое соединение стены деревянного дома из бревна с остатком – замок в чашу:

Вид нижних углов зависит в основном от формы профиля бруса, а также с учетом того, что угол стены может быть без остатка или с остатком.

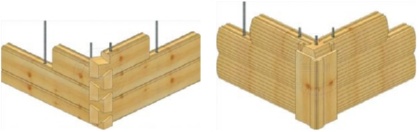

Примеры угловых соединений профилированного бруса без остатков:

Примеры угловых соединений с остатком:

Утепление стены деревянного дома из бруса и бревна

Наружные стены деревянных домов из сплошных брусьев сечением до 200 мм должны отвечать требованиям теплоизоляции, размещенной на однородных внешних перегородках. В этом диапазоне коэффициент теплопередачи U должен быть ниже 0,50 Вт / м2К для однородных стенок или U <0,3 Вт / м2К для ламинарных стен.

Однородные стены из сосны или еловых бревен, в условиях средней влажности вдоль волокон дерева имеют коэффициент теплопередачи 0,16 Вт / м2К. Поэтому для обеспечения требуемой теплоизоляции должны быть с минимальным сечением 20 см.

Ниже приведены результаты расчетов, выполненных на теплотехническом калькуляторе. Согласно PFC, коэффициент для сосны или ели по волокнам в сухом состоянии составляет 0,16 Вт / м2К.

Название слоя - внешняя сторона	Лямбда [Вт / м * K]	Толщина [см]	Сопротивление R [м2K / Вт]
Внешнее сопротивление теплопередачи	-	-	0,04
Сосна вдоль волокон	-	-	1,88
Внутреннее сопротивление теплопередаче	-	-	0,12

Наименование препятствия	Препятствие
Коэффициент теплопередачи	0,49 W/m2K
Тепловое сопротивление перегородки	2,04 m2K/W

Стены из сосны или еловых бревен в сухом состоянии толщиной более 20 см не требуют дополнительной теплоизоляции. Эта толщина дерева, как однородный барьер, полностью соответствует предписанным требованиям в диапазоне U-фактора ниже 0,50 Вт / м2К.

Примеры U-значений коэффициента теплопередачи в зависимости от толщины бревен:

• стены из сосны, прямоугольной толщины. 18 см U = 0,78 Вт / м2К;
• стены из сосны, прямоугольной толщины. 28 см U = 0,52 Вт / м2К;
• стены из сосны и круглого бревна диаметром 40 см U = 0,38 Вт / м2K.

Размер U-фактора при той же толщине стенки может несколько отличаться, на что может влиять класс древесины, подходящий для шариков, который имеет дифференцированный лямбда-коэффициент. Так же следует учитывать проектирование стен, а именно: количество окон, наличие дверей и другие конструктивные особенности дома.

Внимание! Расчет коэффициента теплоотдачи наружных стен домов из сплошных бревен может привести к недоразумению. Это справедливо в соответствии с применимым законодательством, но для жилых домов, построенных из полнотелых бревен, должен быть рассчитан тепловой баланс целого дома. Тогда может оказаться, что оптимальный тепловой баланс жилого дома достигается на наружных стенах из бревен толщиной 20 см и выше.

В случае отсутствия деревянных балок с большими размерами вы можете использовать брус, склеенный из двух более тонких деревянных досок. Преимуществами таких слоев является то, что такой брус не выкручивает под влиянием внешних климатических факторов воздействия на строительный материал. С другой стороны, недостатком является то, что если вы самостоятельно склеиваете доски, то они с годами могут быть расслоены в точках соединения клея. Другое дело если воспользоваться клееным брусом, который был проклеен в заводских условиях.

Примеры видов профилированного клееного бруса:

Стены из клееного бруса из сосны толщиной 20 см и выше не требуют дополнительной теплоизоляции. Эта толщина склеенных досок, как однородная перегородка, полностью соответствует предписанным требованиям в отношении коэффициента теплопередачи U ниже 0,50 Вт / м2К.

Из-за небольшой толщины среднестатистического бруса наружные стены в большинстве случаев имеют один замок, хотя могут быть ряды венцов с двойными замками.

Наружные стены жилых зданий, построенных из бревен для удовлетворения требований к теплоизоляции, требуют дополнительного слоя изоляции. Толщина слоя теплоизоляции зависит от толщины бревен.

Внешний изоляционный слой, меньший из-за влажности и тепловых условий внешнего барьера, а также из-за фасада, который также входит в проект дома из клееного бруса постоянного проживания. Больше делается акцент на внутренней стороне стены.

Расположение внутренних стеновых слоев теплоизоляции (начало снаружи деревянного дома):

• наружные стены – брус;
• ветрозащитная пленка;
• конструкция стенки заполнены теплоизоляцией;
• замедлитель пара (пароизоляционная пленка);
• внутренняя облицовка стен гипсокартонные плиты или водонепроницаемые деревянные панели.

Правильное исполнение изоляции, а также расположение слоев в перегородке показывают следующая схема.

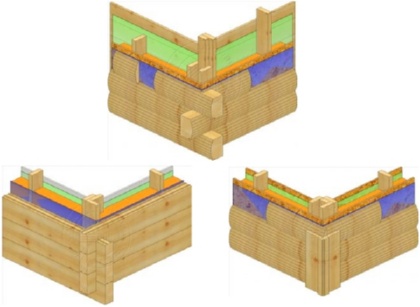

Расположение слоев стены жилого дома - тонкий брус с теплоизоляцией:

В качестве теплоизоляции можно использовать изоляционные материалы на основе минеральной ваты, целлюлозных волокон или древесной шерсти.

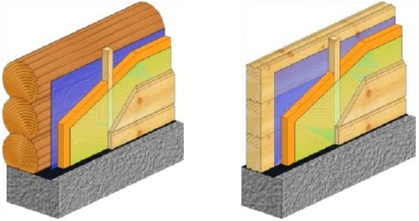

Примеры теплоизоляции наружных стен

Теплоизоляционный слой можно также укладывать в слои, без необходимости устанавливать стенную конструкцию, которую можно заменить деревянной решеткой, прикрепленной к наружной стене. Однако расположение слоев в стене остается неизменным. Преимущество этой системы заключается в том, что система с поперечной решеткой устраняет тепловые мосты, возникающие на месте стеновых соединительных шпилек.

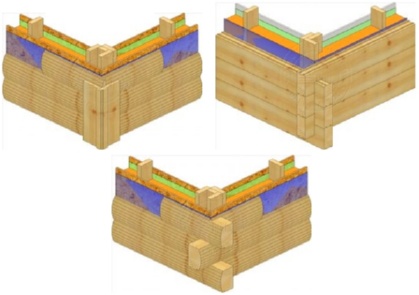

Разнообразие углов зависит от используемого профиля бруса, а также от использования остатков в проекте дома или нет. При отсутствии остатков тип замка не влияет на внешний вид угла. Ведь в таком случае о н закрывается декоративной доской с теплоизоляцией.

Следует отметить, что при использовании теплоизоляционного (сэндвич) бруса внешний вид здания может выглядеть так, как если бы он был выполнен из сплошных полнотелых брусьев. На этот внешний вид влияют остатки, оставшиеся в полной толщине бревна по внешних углах дома из дерева.
