Утепление деревянных домов из бруса снаружи и внутри постройки

Тонкостенный брус это брус, который требует дополнительной изоляции при использовании на внешних стенах жилых деревянных домов. Только тогда, используя дополнительную изоляцию, внешние стены жилых домов будут соответствовать предписанным требованиям в отношении коэффициента теплопередачи U <0,25 Вт / м²K.

Утепление дома из деревянного бруса снаружи

«Бревенчатые дома» этот термин связан со строительством домов из тяжелых толстых бревен. Между тем, многие компании, рекламирующие «бревенчатые дома» для круглогодичного проживания, предлагают нам жилье из деревянных полнотелых элементов (бруса, бревна) толщиной 60, 70 или 90 мм. Это не бревенчатые дома!

В соответствии со стандартным названием, да. Под словом «брус, бревно» определяются и доски толщиной от 50 до 100 мм. Однако такие же стандартные названия получают деревянные элементы толщиной 100-175 мм, а толщина более 200 мм может называется балкой в тоже время и брусом или бревном.

В нашей стране задействовано несколько десятков компаний, участвующих в строительстве «бревенчатых домов». Эти компании предлагают бревенчатые дома с толщиной стен от 60 до 320 мм. Круглогодичные жилые здания, а также летние домики строятся из бревен. Однако, чтобы внешние стены жилых зданий были сделаны из бревен, они должны соответствовать предписанным требованиям в области теплоизоляции U <0,25 Вт / м²

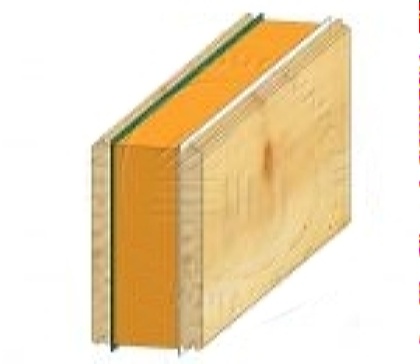

	Слойная система U = 0.249 Вт / м²К наружная доска. 19 мм ветрозащитная пленка теплоизоляция толстая 130 мм пароизоляционная пленка, толщина обшивки фасада 19 мм

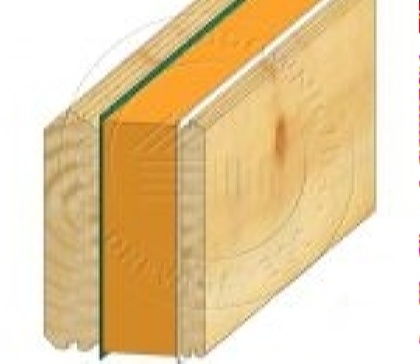

	Слойная система U = 0,240 Вт / м²K сечение бруса 44 мм ветрозащитная пленка теплоизоляция толстая 130 мм пароизоляционная пленка толщина обшивки фасада 19 мм
	Слойная система U = 0,247 Вт / м²К брус сечением 68 мм ветрозащитная пленка теплоизоляция толстая 120 мм пароизоляционная пленка толщина обшивки фасада 19 мм

Тема теплоизоляции зданий из бревен очень часто встречается. Это, несомненно, связано с большой популярностью такого типа строительства в нашей стране. Покупатели деревянных домов и большая часть подрядчиков не полностью осознают правильные решения систем теплоизоляции, гарантирующие долговечность домов.

Толщина бруса и системы слоев теплоизоляции

При соблюдении стандартных требований в области теплоизоляции жилых зданий должны быть в пределах следующих показателей: для утепленных деревянных наружных стен (U <от 0,25 Вт / м²K) при брусьях с толщиной 80 мм.

Соблюдайте следующую схему слоев стены:

внешний тонкий брус, сечением 80 мм;
ветрозащитная пленка;
теплоизоляционный слой, толщиной минимум 120 мм;
замедлитель водяного пара (пароизоляционная пленка);
гипсокартон или внутренняя обшивка деревянной вагонкой.

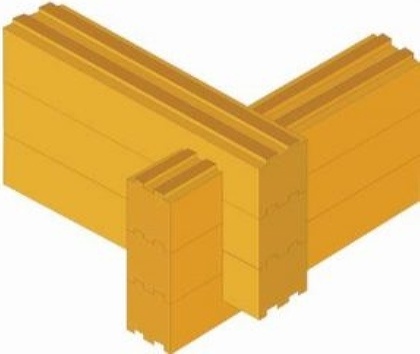

Толщина бруса в соотношении с коэффициентом U:

Толщина бруса мм	Коэффициент U Вт / м²K
70	1,67
95	1,27
135	0,97
160	0,86
200	0,71
300	0,49
400	0,375
500	0,303
600	0,255
620	0,247

Только стена из прямоугольных бревен толщиной мин. 62 см вместе с теплоизоляционным слоем 120 мм. соответствует текущим требованиям для изоляции наружных стен U <0,25 Вт / м²K.

Толщина бруса, теплоизоляции и деревянной облицовки – коэффициент U(W/m²K):

Брус мм	Теплоизоляция мм	Брус мм	Сумма мм	Коэффициент U Вт / м²K
95	80	28	203	0,32
70	100	20	190	0,3
95	100	20	215	0,28
95	140	28	263	0,22

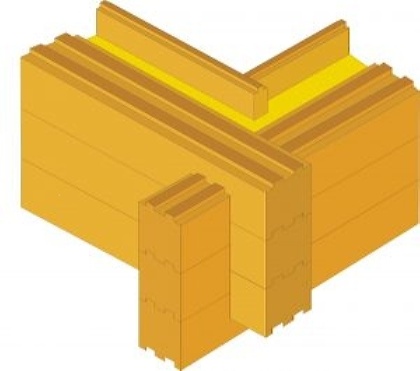

Теплоизоляция и толщина бревен и U-значение:

Брус мм	Теплоизоляция мм	Брус мм	Сумма мм	Коэффициент U Вт / м²K
135	50	135	320	0,29
70	100	70	240	0,27
95	100	95	290	0,24
130	100	130	360	0,21
70	120	70	260	0,24
95	120	95	310	0,22
130	120	130	380	0,19

При анализе приведенных выше таблиц следует указать:

Полнотелый прямоугольный брус толщиной 70-610 мм без дополнительной теплоизоляции не отвечает требованиям в области теплоизоляции наружных стен жилых зданий.
Прямоугольный брус толщиной 95 мм с дополнительной толщиной теплоизоляции 120 мм соответствуют требованиям к теплоизоляции для наружных стен жилых зданий.
Двойной брус 70 мм, заполненный теплоизоляцией толщиной минимум 120 мм соответствуют требованиям к теплоизоляции для наружных стен жилых зданий.
Двойной брус 135 мм, заполненный теплоизоляцией толщиной минимум 100 мм соответствуют требованиям.

Вышеуказанные данные могут быть несколько разными в зависимости от используемой древесины, ее влаги и типа теплоизоляции.

Для удовлетворения стандартных требований в области теплоизоляции для слоистых наружных стен жилых зданий (U > 0,25 Вт / м²K) с наружной обшивкой из дерева. 60, 80, 180 или 260 мм, необходимо соблюдать следующее расположение слоев стены:

толщина дерева 60 мм,
ветрозащитная пленка,
теплоизоляция толстая 130 мм
замедлитель водяного пара,
20 мм обшивка

Такая система слоев обеспечивает коэффициент теплопередачи U = 0,234 Вт / м²К.

толщина деревянной обшивки 60 мм,
ветрозащитная пленка,
теплоизоляция толстая 150 мм
замедлитель водяного пара,
20 мм обшивка

Такая система слоев обеспечивает коэффициент теплопередачи U = 0,196 Вт / м²К.

толщина деревянной обшивки 80 мм,
ветрозащитная пленка,
теплоизоляция толстая 120 мм
замедлитель водяного пара,
20 мм обшивка

Данная система слоев обеспечивает коэффициент теплопередачи U = 0,242 Вт / м²К.

толщина деревянной обшивки 180 мм,
ветрозащитная пленка,
теплоизоляция толстая 50 мм
замедлитель водяного пара,
20 мм обшивка

Эта система слоев обеспечивает коэффициент теплопередачи U = 0,36 Вт / м²К.

толщина деревянной обшивки 180 мм,
ветрозащитная пленка,
теплоизоляция толстая 100 мм
замедлитель водяного пара,
20 мм обшивка

Система слоев обеспечивает коэффициент теплопередачи U = 0,238 Вт / м²К.

толщина деревянной обшивки 260 мм,
ветрозащитная пленка,
теплоизоляция толстая 80 мм
замедлитель водяного пара,
20 мм обшивка

Такая система слоев обеспечивает коэффициент U = 0,244 Вт / м²К.

Для наружных стен из сплошных бревен коэффициент теплопередачи U должен быть менее 0,25 Вт / м²К). Эти требования выполняются шарами толщиной более 61 см.

Вышеприведенные расчеты не относятся к домам отдыха, для которых изоляция наружных стен не указана. Данные расчеты рассчитаны на проект дома из бруса для постоянного проживания в нем круглый год.

Расчеты проводились по программе CERTO путем принятия данных:

Для древесины сосна в сухом состоянии, по волокнам Λ = 0,16.
Для теплоизоляции Λ = 0,036.

В расчетах не учитывалась ветрозащитная и пароизоляционная пленка.

Использование материалов с лучшими изолирующими параметрами приведет к уменьшению рассчитанных U-факторов.

Технология теплоизоляции для деревянных домов

Установка теплоизоляции вместе с необходимой технологией – замедлителем пара (пароизоляция) и ветроизоляцией после размещения строительной конструкции может вызвать множество трудностей.

Для того, чтобы пленка с паровым барьером выполняла свою задачу, она должна быть расположена непрерывным методом, что в принципе трудно встретить в случае их сборки в здании с ранее установленными перегородками или потолками.

Внутренние перегородки затрудняют поддержание непрерывности пленки, которая в период использования здания в местах, где пленка не постоянно открыта, может привести к большой инфильтрации воздуха и влаги и, следовательно, к высоким потерям тепла и экспозиции здания в местах, где пленка не продолжается, до разрушения.

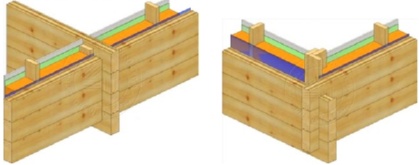

Отсутствие непрерывности пленки в соединении перегородки с внешней стенкой и в углу:

Те же проблемы касаются соединения потолков и их строительства в месте соединения с внешними стенами.

Правильное выполнение теплоизоляции наружных стен домов с тонким брусом требующий утепления, в которых ранее были установлены перегородки и установлены потолки, практически невозможно.

Гарантией правильной реализации теплоизоляции является установка ветровой и пароизоляционной пленки с полной непрерывностью на всей поверхности изоляции наружных стен.

Это решение возможно после выполнения работ в следующем порядке:

Установка внешних стен без перегородки и потолочной конструкции.
Сборка скелетной конструкции, заполненной изоляционным материалом, с ветрозащитной пленкой на внешней стороне и фольгой замедлителя водяного пара с внутренней стороны.
Сборка перегородок.

Конструкция каркасной стены представляет собой одновременно и конструкцию для стен межкомнатных перегородок. Это решение также обеспечит непрерывность ветрозащитной пленки на уровне пола.

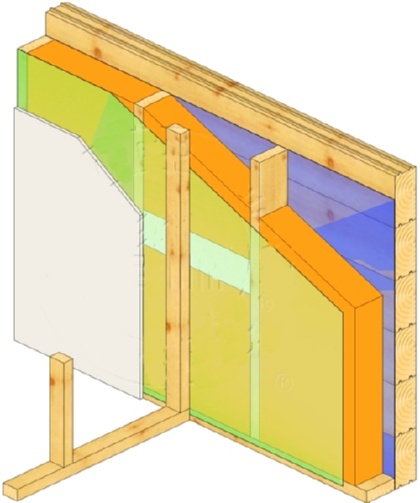

Правильная сборка межкомнатной перегородки:

Следует обратить внимание на подключение ветрозащитной пленки в углах здания. Каждый элемент стенки теплоизоляции должен иметь избыток ветрозащитной пленки, чтобы она могла быть соединена правильно и в нужном месте.

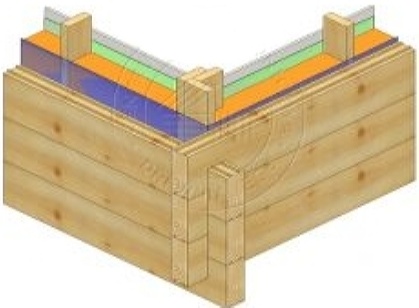

Правильное соединение ветрозащитной пленки в углу здания:

Наиболее выгодным решением при строительстве бревенчатых домов, требующих теплоизоляции, является установка конструкции каркаса, заполненной теплоизоляцией, покрытой ветрозащитной пленкой снаружи, и замедлителем водяного пара изнутри. Внешняя облицовка из бревен может быть установлена на такой подготовленной структуре. Это решение гарантирует герметичность здания и его долговечность.

При обсуждении изоляции бревенчатых домов невозможно не упомянуть об огнестойкости. Многие владельцы деревянных домов вместо гипсокартонных или гипсоволокнистых панелей, внутренние стены облицовывают деревянной обшивкой.

Это решение представляется рискованным решением с точки зрения противопожарной защиты. В случае пожара внутри, здание не имеет огнестойкости. Следовательно, требование, предъявляемое всеми компаниями, строящими деревянные дома, должно заключаться в укладке гипсокартонных и гипсоволокнистых плит под все виды деревянных панелей. Таким образом, здание обеспечит небольшую огнестойкость, но не более чем на 30 минут.

Расположение наружных стеновых слоев, обеспечивающих полчаса огнестойкости:

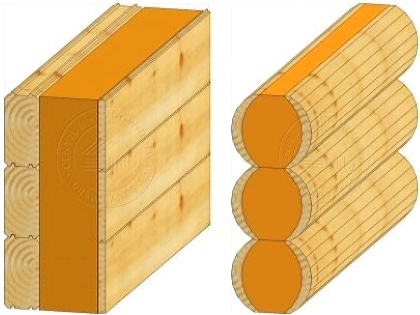

Клееный брус с утеплителем (сэндвич брус)

Многие компании предлагают строительство домов из утепленного бруса – без теплоизоляции. Такое предложение включает в себя: установку наружных и внутренних стен, потолков и кровельной конструкции, а изоляция дополнительное предложение, которое должно быть установлено после строительства здания, которое часто делает сам владелец деревянного дома.

Многослойный утепленный клееный брус (сэндвич брус) – это бревно, которое состоит из деревянных внешних оболочек, а внутри заполнен изоляционным материалом пенополиуретан, вспененный полистирол, стекловата. В этой области есть много корпоративных решений для широкого выбора потребителя, часто запатентованных отдельными компаниями.

Пространство внутри бревна заполнено многокомпонентным изоляционным материалом, принадлежащим классу огнестойких изделий класса В. Теплоизоляция дает коэффициент теплопередачи, составляющий от 0,18 до 0,24 Вт / м²K. Эта система минимизирует отрицательное воздействие тепловых мостов. В результате это позволяет строить здания, чья энергетическая потребность в отопительных целях E будет значительно ниже 26 кВт / м3 в год, что гарантирует низкие эксплуатационные расходы здания.

Но сразу стоить отметить, что данный вид строительного материала следует отнести к сэндвич панелям. И он пригоден больше для промышленных зданий чем для жилья. Ни о какой экологичности здесь и речи быть не может!

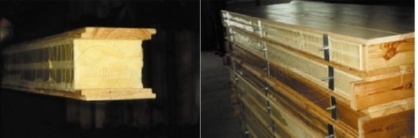

Если же вам нужно построить гараж или сарай, тогда можете обратить внимание еще на один тип вертикального сэндвич-бруса.

Элементы стен выполнены из композитных деревянных балок в комбинации двух досок. Толщиной по 2 см каждая. Внутренний слой 10 см заполнен воздухонепроницаемым пенополиуретаном. Сечение бруса 14см, длина от 230 до 300 см. Края элементов могут быть прямыми или закруглены для имитации оцилиндрованного бревна.

Главная особенность в этой системе заключается в том, что стены монтируются вертикально.
