Проект каркасного дома для круглогодичного проживания

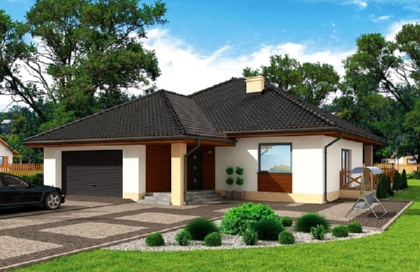

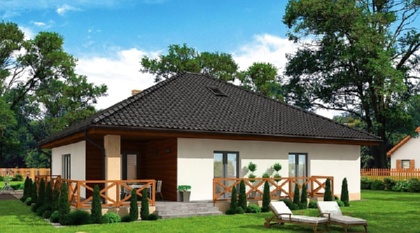

Проект АЛЕКСАНДРИЯ одноэтажный дом с мансардой из деревянного каркаса. Рассмотрим все тонкости конструкции каркасного дома для круглогодичного проживания. А также стоимость всех необходимых работ для полной реализации проекта.
Конструкция проекта каркасного дома для постоянного проживания
Проект состоит из архитектурных, конструкционных, внутренних санитарных и электрических коммуникаций. Данный проект включает в себя основную комбинацию стальных, деревянных, оконных и дверных столярных изделий. В случае возведения проекта дома в легкой каркасной конструкции полностью из дерева, полезная площадь здания примерно на 7% больше.
Описание конструкции проекта по каркасной технологии постройки домов:
- Внешние несущие стены: стойки 6.13x15 и 7.5x15 расположены на максимальном расстоянии 40 см, покрытые панелью OSB 3, а внутри гипсокартонной плитой толщиной 1,25 см, пространство между опорами заполнено минеральной ватой с толщиной слоя 15 см.
- Внутренние опорные межкомнатные стены: стойки 6.3x15 расположены на расстоянии 40 см, покрытые с наружи и внутри гипсокартоном с толщиной 1,25 см, пространство между опорами, заполнено минеральной ватой 15 см.
- Внутренние перегородки: стойки с шагом 6.3x9 расположены на расстоянии 40 см, обитые снаружи и внутри гипсокартонной плитой с толщиной 1,25 см, пространство между опорами заполнено минеральной ватой 9 см.
- Наружная теплоизоляция выполнена пенополистиролом в толщину 14 см.
- Деревянная конструкция крыши.
- Кровля из керамической плитки.
- Проектом предусмотрен камин.
- Отопительная установка: газовый котел в котельной.
| Наименование | Показатели |
| Общая площадь каркасного дома | 134.25 m² + Гараж 37.72 m² + Котельняя и прачечная 7.32 m² + Мансарда 56.53 m² |
| Площадь застройки | 212.91 m² |
| Площадь: террасы, веранды, навесов | 57.05 m² |
| Общая площадь | 307.14 m² |
| Кубатура | 1142 m³ |
| Высота каркасного дома | 7.98 m |
| Угол наклона крыши | 30° |
| Размеры участка (ширина х длина) | 22.65 x 25.3 m |
| Наличие чердака | ЕСТЬ |
| Количество помещений | 15 |
| Количество комнат | 4 |
| Количество гаражных отделений | 2 |
Структура проекта каркасного дома
Описание всех слоев конструкции проекта небольшого каркасного дома для круглогодичного проживания. Схематические рисунки, на которых в разрезе представлены все элементы дома из деревянного каркаса. А также списки строительных материалов.

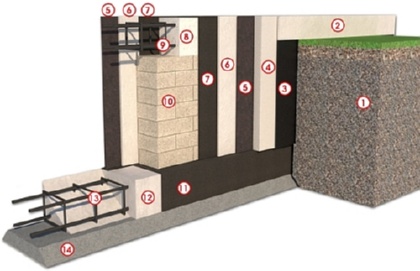

| № | Разрез заливки и стены фундамента для каркасных домов из дерева | |
| 1 | Грунт. |  |
| 2 | Штукатурка акриловая. | |
| 3 | Фундаментная пленка. | |
| 4 | Плита экструзивного пенополистирола XPS. | |
| 5 | Влагозащитная. | |
| 6 | Цементная штукатурка. | |
| Фундаментная стена | ||
| 7 | Гидроизоляция. | |
| 8 | Венец. | |
| 9 | Армирование фундамента. | |
| 10 | Бетонные блоки. | |
| Заливка фундамента | ||
| 11 | Гидроизоляция. | |
| 12 | Бетонная заливка фундамента. | |
| 13 | Армирование фундаментной заливки. | |
| 14 | Тощий бетон. | |

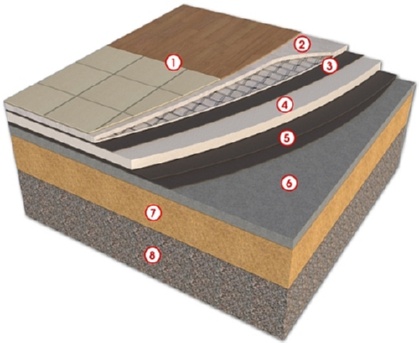

| № | Слои пола каркасного дома | |
| 1 | Паркет и керамическая плитка. |  |
| 2 | Заливка из цементного раствора с армирующей сеткой. | |
| 3 | Строительная пленка. | |
| 4 | Пенопласт. | |
| 5 | Горизонтальная изоляция 2x PAPA. | |
| 6 | Уплотненный бетон. | |
| 7 | Уплотненная песочная подушка. | |
| 8 | Уплотненный грунт. | |

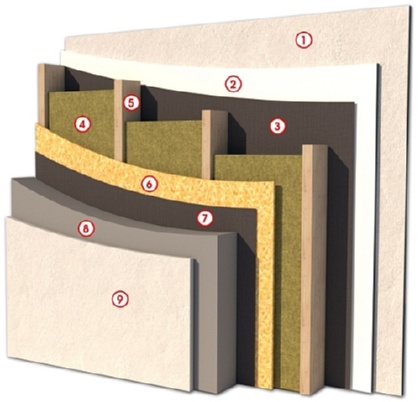

| № | Разрез внешней несущей стены деревянного дома по технологии каркасной постройки | |
| 1 | Тонкослойная штукатурка. |  |
| 2 | Конструкционная плита каркаса. | |
| 3 | Пароизоляционная пленка. | |
| 4 | Минеральная вата. | |
| 5 | Опоры конструкционные. | |
| 6 | Плита OSB 3. | |
| 7 | Ветрозащитная пленка. | |
| 8 | Пенопласт. | |
| 9 | Акриловая штукатурка. | |

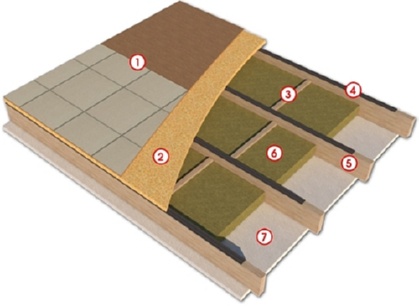

| № | Система слоев междуэтажного перекрытия в каркасном доме | |
| 1 | Паркет и керамическая плитка. |  |
| 2 | Плита OSB. | |
| 3 | Перемычки. | |
| 4 | Прокладка EPDM. | |
| 5 | Брус потолочный. | |
| 6 | Минеральная вата. | |
| 7 | Конструкционная плита каркаса. | |
| № | Разрез кровли | |
| 1 | Черепица керамическая. |  |
| 2 | Планка. | |
| 3 | Контрпланка. | |
| 4 | Ветрозащитная пленка. | |
| 5 | Кровельный брус. | |
| 6 | Минеральная вата. | |
| 7 | Системная решетка. | |
| 8 | Пароизоляционная пленка. | |
| 9 | Конструкционная плита каркаса. | |
Смета расходов и цены на выполнения строительных работ в каркасном доме
| ЭТАП I – подготовительные работы | Стоимость |
На данном этапе выполняются:
| 14700$ |
| ЭТАП II – основные работы сборки каркасного дома | Стоимость |
Сборка каркаса состоит из:
| 32400$ |
| ЭТАП IV – Внутренняя отделка | Стоимость |
Этот этап может состоять из:
| 20500$ |
| ЭТАП V – Внешняя отделка | Стоимость |
| 8500 |
| ЭТАП VI коммуникации | Стоимость |
| 15000$ |
| ИТОГО: | 91100$ |
Примечание: Приведенная выше сметная стоимость является приблизительной. Приведенные суммы являются валовыми ценами.
