Фундамент для каркасного дома своими руками пошагово и с фото

Фундамент типа: «Crawl Space» (ползающее пространство «по нашему» – ленточный) является наиболее часто используемым фундаментом в США. Это конструкция для рационального выбора.

Как сделать ленточный фундамент под каркасный дом?

Готовый Crawl Space выглядит так:

Преимущества ленточного фундамента:

1. Утепленное перекрытие. В подпольном пространстве есть воздушная подушка и 25 см утеплителя из каменной ваты в самом перекрытии пола. Нет холодного бетона (стяжки), поэтому в доме вы ходите по теплому полу. Даже в холодную зиму вы можете стоять босиком на полу, и вам не будет холодно. Нет необходимости, но присутствует возможность устанавливать напольное отопление. Например, в гостиной мы кладем на пол керамическую плитку и желаем, чтобы она была теплой. Подогрев пола рекомендуется в ванной комнате (для комфорта после выхода из ванной) и в вестибюле (для просушки влаги, приносимой снаружи дома).
2. Дешевый фундамент. Несомненно, это самый дешевый тип фундамента из бетона. Значительная экономия на бетоне цементе и песке (а также: экскаватор, бетоновоз, рабочая сила и т.д.). Отсутствие бетонной стяжки на всю площадь каркасного дома.
3. Простота возведения ленточного фундамента Crawl Space. Даже после строительства и отделки фасада дома легко выполнить достройку в рамках реконструкции проекта.
4. Способность распределять тепло от камина под напольным перекрытием. Таким образом, у нас есть возможность равномерно нагревать как первый этаж, так и чердак.

Как построить ленточный фундамент с напольным перекрытием на деревянных лагах?

Руководство для самостоятельного возведения ленточного фундамента своими руками с пошаговой инструкцией и фото.

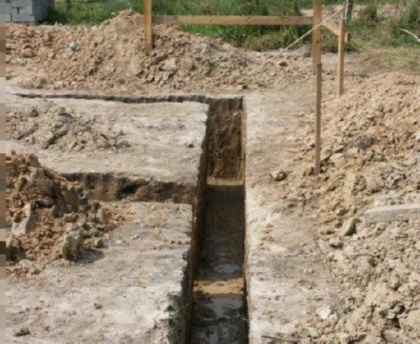

Копаем фундаментную траншею

Перед проведением раскопок фундаментной траншеи необходимо удалить гумус или всю черную землю. Частая ОШИБКА подрядчиков заключается в том, чтобы оставить черную почву между стенами фундамента. Этого не следует делать!

Чем более ровная будет траншея фундамента, тем меньше вы заплатите за бетон. Потому что меньше метров кубичных бетона будут уходить на охват всех неровностей траншеи.

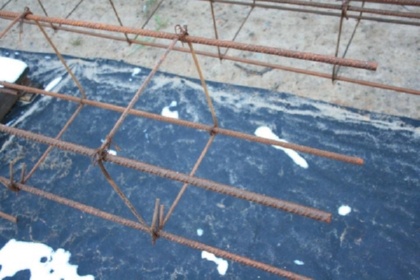

Армирование ленточного фундамента

Основание должно быть усилено четырьмя стальными ребрами fi 12 мм, соединенными друг с другом «проушинами» из гладкого стержня диаметром 6 мм, расположенного на расстоянии 30 см.

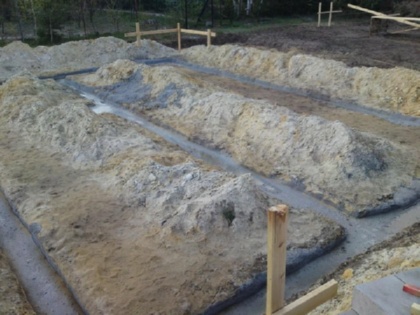

Основание фундамента выливается из бетона B15 (C12 / 15). Бетон должен быть хорошо выровнен. Верхний слой бетона должен быть повсюду на одном уровне (для непосвященных: он имеет ту же высоту в зависимости от показателей строительного уровня, а не от ровной поверхности земли на участке, а то в строительной практике всякое случается ;-)).

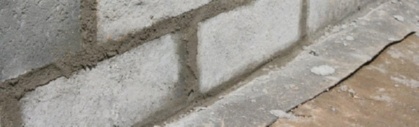

Горизонтальная гидроизоляция на фундаменте

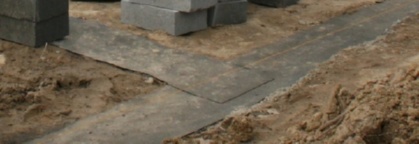

На фундаментную ленту, армированную и вылитую из бетона обязательно необходимо положить горизонтальную гидроизоляцию. Изоляция не позволит проникнуть влаге из грунта в стены фундамента вашего дома.

Каменная кладка цоколя фундамента

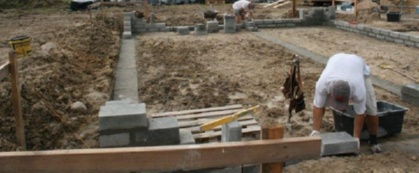

Каменное кладка фундаментных стен начинается от углов - тогда вы можете быть уверены, что все стены будут на одинаковой высоте по уровню.

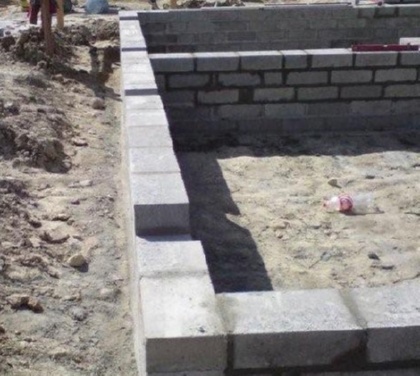

Фундаментные стены должны быть построены идеально даже снаружи. Соблюдайте ровную кладку, что позволит снизить расход кладочного раствора при выравнивании фундаментных стен.

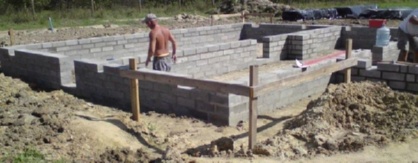

Стены также должны быть абсолютно ровными. Ведь на фундаментных стенах будет положена первая доска каркаса. Поэтому, если верхняя часть фундамента не будет ровной, тогда деревянный каркас не будет прилегать хорошо из-за чего вся конструкция дома не будет абсолютно стабильной. Если на одной стороне дома стена цоколя выше, чем на другой, вся структура каркаса и конструкция дома будет кривой. В канадских конструкциях не допускается использование клиньев, и каждый сантиметр значит, что потолок будет кривым. Вот почему здесь важна точность исполнения!

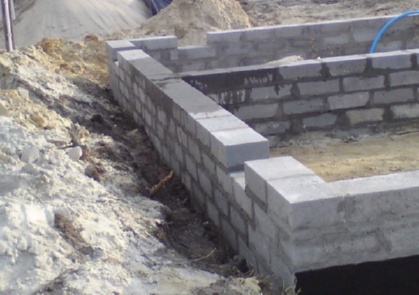

Первое напольное перекрытие на деревянных лагах «висит» над воздушным зазором. Чтобы древесина не подвергалась воздействию грибов, все доски перекрытия должны быть достаточно провентилированы. Для этой цели вентиляционные отверстия выполнены в фундаментных стенах, поверхность которых должна быть адаптирована к размеру площади пола под напольным перекрытием дома из деревянного каркаса. Чем больше площадь под полом, тем больше вентиляционных окон мы должны сделать в стенах фундамента. Отверстия должны быть размещено не более чем на 80 см от углов, чтобы воздух циркулировал как можно больше под полом.

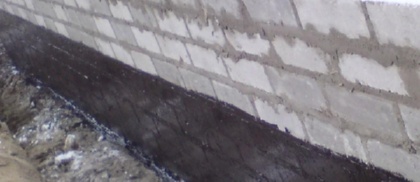

Вертикальная гидроизоляция на фундаментных стенах

Стены изнутри и снаружи должны быть окрашены специальной подготовкой к изоляционному бетону. Вертикальная изоляция должна быть непрерывной от фундаментной заливки. Стены фундамента окрашены изоляцией только на поверхности земли или что скрыто под ней. Нет необходимости изолировать весь цоколь, потому что влажность с земли в любом случае не войдет в нее.

Теперь у нас есть готовая основа для деревянного напольного перекрытия фундамента на деревянных лагах с хорошо вентилируемой подэтажной площадкой (подпольным пространством). На таком фундаменте моно смело возводить свой проект каркасного дома для зимнего проживания с комфортом.

Ошибки при возведении фундамента

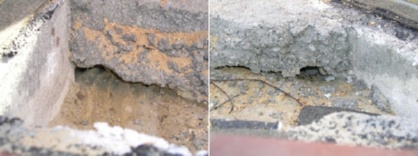

Специальный песок для уплотнения высыпается под фундаментную плиту образовывая таким образом песчаную подушку под фундамент. Не каждый тип песка подходит для песчаной подушки. Например, песок большой кирпичной кладки отличается от того, что добавляется в фундамент. Песок необходимо засыпать в траншею постепенно и уплотнять слоями каждые 15 см. Если вы этого не сделаете, эффект будет выглядеть так:

Под фундаментной плитой пусто. Спустя некоторое время песок оседает, и бетонная плита висит в воздухе. Стены деревянного каркаса будут деформироваться возможно даже ломаться или как минимум потрескаются на фасаде.
