Строим стены каркасного дома своими руками по канадской системе

Канадский каркасный дом – как правильно строить внешние, несущие стены своими руками? В нашем климате внешние стены обычно построены из опорных деревянных стоек с поперечным сечением 4 x 15 см. Поэтому толщина стены каркасного дома будет равна 15 см + плита OSB-3 толщиной 1,2 см + гипсокартонной 1,25 см, ИТОГО: 17,45 см. Толщина слоя утеплителя из минеральной ваты в несущей стене каркаса 15 см – соответственно. Оптимальное расстояние между опорными стойками для всех проектов составляет 40 см по оси (то есть от центра к центру столбика). В одноэтажных домах с простой конструкцией (канадский каркасный дом в форме прямоугольника, двускатная крыша) может использоваться интервал 60 см вдоль оси стены.

Канадская технология строительства стен в каркасном доме

Основным принципом размещения стоек является их интервальное расстояние. Не имеет значения то, что пока вы должны сделать отверстие для окна или двери, или укреплять конструкцию плитами на внутренней стене. Через каждые 40 см стойки должны стоять вертикально и точка. Позже вы можете прикрепить к ним внешнее покрытие из конструкционной плиты или плиту OSB-3. Если проектом дома предусмотрено в стене какое-то окно, тогда для окна добавляются дополнительные стойки, даже если одна стойка совпадает рядом с другой стойкой.

Ниже мы детально пошагово проиллюстрируем на фото весь процесс постройки стены каркасного дома:

1. Внешняя стена.
2. Угол внешних стен.
3. Соединение внешней стенки с внутренней стенкой.
4. Верхняя перемычка окна или двери.

Теперь перейдем к пошаговой инструкции возведения и обшивки стен в каркасном доме. Шаг за шагом будет детально описываться весь процесс постройки. Все тонкости технологии и детали отмечены стрелками на фотографиях для лучшего восприятия информации из данного руководства.

Строительство стен каркасного дома пошагово и с фото

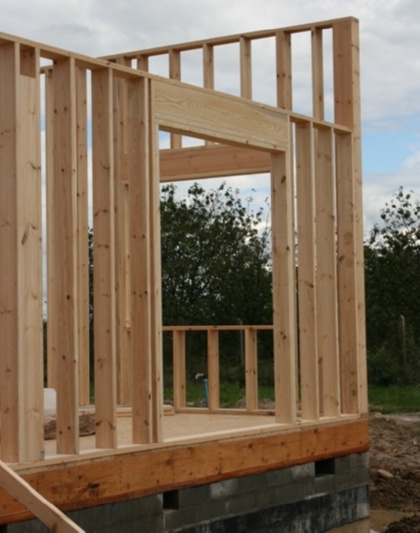

Наружные стены возводятся путем сбитые с помощью соответствующей длины гвоздей (обычно гвозди строительные черные длиной 100мм). Стойки разрезаются на соответствующий размер (в зависимости от высоты помещения), соединенный с горизонтальной нижней балкой (к фундаменту) и горизонтальной верхней балкой (к крыше).

После размещения стены вертикально и после временной фиксации - все стены соединяются между собой обвязкой.

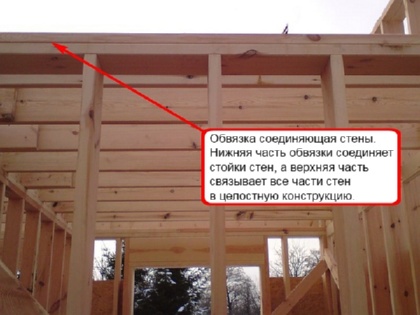

Обвязка, соединяющая стены. Нижняя часть обвязки соединяет стойки стен, а верхняя часть связывает все части стен в целостную конструкцию:

Следует помнить, что обвязка должна связывать стены на их «перекрытии».

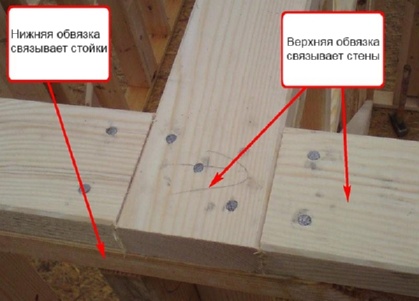

Нижняя обвязка связывает стойки:

Верхняя обвязка связывает стены.

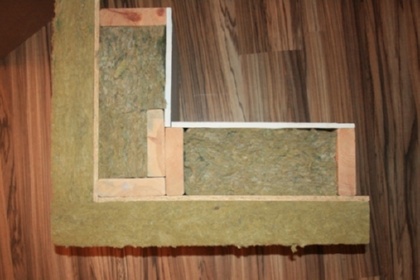

Углы внешних стен являются наиболее важными частями - они в большей степени несут наибольшую нагрузку с крыши. Правильно сделанный угол выглядит так (вид сверху):

Таким образом, мы имеем к чему прикрепить как плиты OSB-3 снаружи, так и гипсокартон внутри стен каркаса.

В некоторых случаях угол должен состоять из четырех стоек.

Соединение внешних и внутренних стен должно быть усилено специальными крепежами так, чтобы было к чему присоединить внутреннею стену. Для этой цели дополнительные вставки и вкладыши вставляются во внешнюю стену.

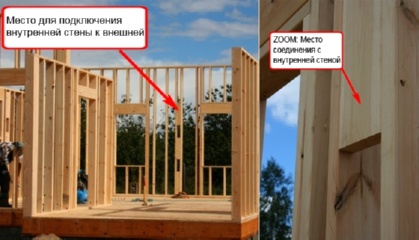

Место для соединения с внутренней стеной:

Приближено на фото место для подключения внутренней стены к внешней.

Перемычки укрепляют внешнюю стену в местах оконных и дверных проемов. Они состоят из горизонтального бруса, установленного торчмя на опорах, которые поддерживают его.

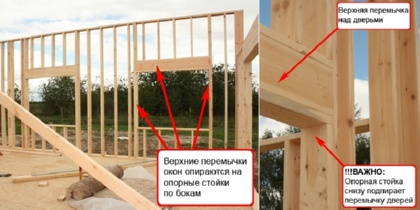

Верхние перемычки окон опираются на опорные стойки по бокам:

!!!ВАЖНО: Опорная стойка снизу подпирает перемычку дверей.

Только лишь соблюдая все правила канадской технологии можно мастерски возвести своими руками целый проект каркасного дома для круглогодичного проживания целой семьи.

Обшивка стены каркаса плитой OSB по канадской технологии

Как правильно обшить наружную стенную оболочку каркаса в канадском доме? Плита стандарта OSB-3 является наиболее распространенной конструкционной плитой в технологии канадского каркасного домостроения.

Плита OSB-3 толщиной 12 мм используется для наружных стен с шагом 40 см и 60 см. Нет необходимости обшивать более толстым листом, потому что он не повысит прочность стен каким-либо образом, а только излишне повышает стоимость строительства и вес на фундамент дома.

Основным принципом укладки плит при креплении их на стенах, потолках и крыши является соблюдение фактора дилатации (от латинского слова «dilato» — расширять). Плиты не могут касаться друг друга. Более того между ними всегда остается промежуток около 2-3 мм. Ведь даже конструкционные плиты OSB-3 имеют свойство расширяться, когда повышается влажность воздуха (например, летом в период затяжных ливней).

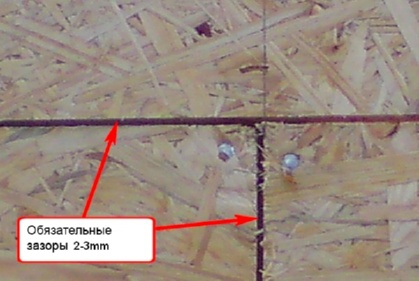

Обязательные зазоры между листами OSB:

Плиты OSB-3 должны связывать каркас в целостную конструкцию дома, поэтому очень важно, где они будут соединятся.

Второй принцип соблюдения технологии заключается в том, чтобы всегда соединять листы OSB-3 на стойках – это позволит существенно усилить стену.

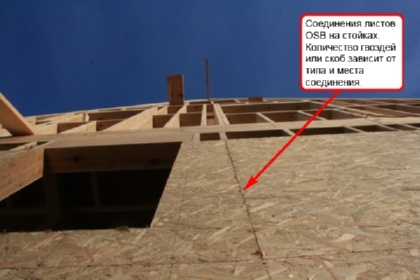

Соединения листов OSB на стойках. Количество гвоздей или скоб зависит от типа и места соединения:

При обшивке каркаса количество гвоздей или скоб зависит от типа крепежных элементов. Скобы вставляются каждые 15 см, гвозди реже.

Полезный совет! Предварительно начертите линию на плите OSB в том месте где будет находиться стойка, чтобы всегда попадать по центру стойки при обшивке каркаса.

Еще одна важная вещь – разрезать доски следует так, чтобы здание было лучше всего связано с максимальной прочностью, а не так, чтобы было как можно меньше отходов древесины.

Внимание! Помните, что это строительство проекта каркасного дома для круглогодичного проживания! Если мы испортим что-то здесь во имя сбережений, мы заплатим за это трещинами стен до конца периода эксплуатации каркасного дома, а это 50 лет. Есть места, где вы можете сэкономить на строительной площадке, но не при формировании фундамента, строительства стен и крыши. Все остальное намного проще и дешевле.

Плиты укладываются «на проходе», то есть, если мы начинаем с полной плиты, мы начинаем второй слой примерно с половины листа, чтобы избежать «кросс-соединений».

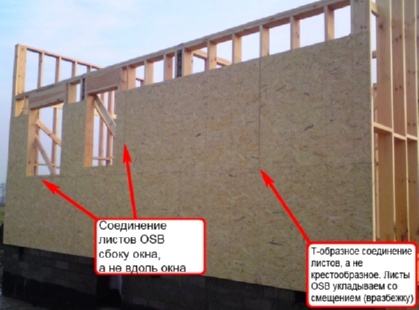

Соединение листов OSB сбоку окна, а не вдоль окна:

Т-образное соединение листов, а не крестообразное. Листы OSB укладываем со смещением (вразбежку), подобно как кирпичная кладка.

Листы OSB соединяются как можно дальше от всех отверстий. Это значит, что мы никогда не срезаем плиту вдоль окна или дверного проема, как подразумевает логика экономии. Эти места наиболее уязвимы для образования трещин, поэтому как можно сильнее мы должны их защищать от внешнего воздействия.
